Thông tin chi tiết sản phẩm:
|
| Sự bảo đảm: | 1 năm | Nguồn gốc: | quảng đông |
|---|---|---|---|
| Độ phân giải lưới từ tính: | 0,2um | Lặp lại độ chính xác: | 3μm |
| Kích thước máy: | 760x600x1100mm | Quyền lực: | điện tử |
| độ phóng đại: | 16～180X | Khoảng cách làm việc: | 92mm |
| Điểm nổi bật: | Máy Đo Tầm Nhìn Màu 3D,Hệ Thống Đo Tầm Nhìn 3um |
||

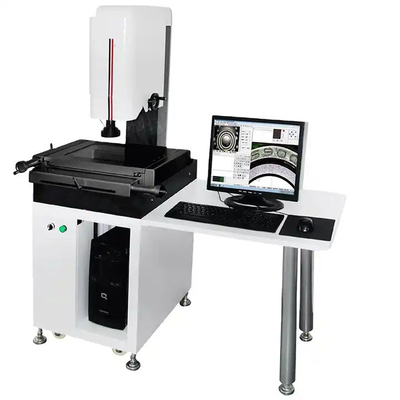

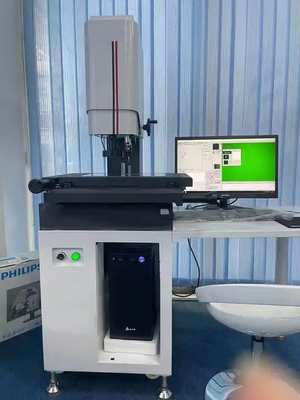

Hệ thống đo thị giác CNC màu 3D với độ phân giải 3μm
Sự miêu tả:
Hệ thống đo thị lực bao gồm máy ảnh, ống kính, nguồn sáng, thẻ thu ảnh và máy tính, thông qua thẻ thu hình ảnh đến hình ảnh của đối tượng cần đo vào máy tính, sau khi xử lý ảnh, sẽ thu được kích thước, hình dạng hình học của đối tượng đo được và thông tin chất lượng bề mặt để tính toán và xử lý, sau đó theo các thông số mục tiêu đặt trước để đo tự động hoặc đo thủ công.Trong quy trình sản xuất, các đặc điểm chức năng của hệ thống đo thị giác máy có thể được tóm tắt thông qua việc sử dụng quy trình.
Đặc trưng:
Đầu tiên, đo lường không tiếp xúc
Công nghệ đo không tiếp xúc là phép đo không tiếp xúc của đối tượng được đo thông qua camera CCD hoặc trực tiếp với thẻ thu ảnh, thẻ thu ảnh đặc biệt và các thiết bị khác được kết nối với đối tượng được đo, sử dụng camera CCD để nhập hình ảnh của đối tượng vào máy tính, xử lý và phân tích hình ảnh tương ứng, sau đó so sánh kết quả thu được và các tiêu chuẩn tương ứng.Để nhận ra kích thước của đối tượng, hình dạng, chất lượng bề mặt và đo lường thông tin khác.Theo cấu trúc và cài đặt của camera CCD, nó có thể được chia thành phép đo camera CCD truyền thống và phép đo ống kính công nghiệp.Do giá ống kính công nghiệp cao, hầu hết các máy ảnh truyền thống được sử dụng để đạt được phép đo không tiếp xúc.
Thứ hai, độ chính xác
hệ thống đo thị giác máy trong phép đo trực quan, cạnh của đối tượng được phát hiện được phân đoạn và định vị, theo các đặc điểm tính toán đường viền của nó, thông qua các tính toán này có thể lấy được kích thước của đối tượng.Để đảm bảo độ chính xác của phép đo, phương pháp đo đa cảm biến thường được áp dụng trong tính toán kích thước.Và để đảm bảo rằng mỗi vị trí đo có thể thu được thông tin tương ứng, để đảm bảo độ chính xác của phép đo.Ngoài ra, trong việc sử dụng hệ thống đo thị giác máy cũng có thể sử dụng nhiều loại cảm biến khác nhau.Ví dụ, sự kết hợp giữa cảm biến hình ảnh và cảm biến chuyển động có thể phát hiện thông tin về hướng chuyển động của đối tượng;Độ dày của một vật thể có thể được đo bằng cách kết hợp tầm nhìn với cảm biến laser.Sự kết hợp giữa cảm biến hình ảnh và rung động có thể phát hiện những thứ như vết nứt trên bề mặt.
Ba, lặp đi lặp lại tốt
Do hệ thống đo thị giác máy hoạt động dựa trên nguyên lý thị giác máy, tức là sử dụng máy tính để dò tìm tự động nên độ ổn định trong quá trình hoạt động sẽ tốt hơn.Nói chung, bạn có thể tự động xác định xem có lỗi phát hiện theo ngưỡng đã đặt hay không và độ chính xác của phát hiện lặp lại sẽ cao hơn sau khi điều chỉnh tham số.
Thông số kỹ thuật và thông số:
|
Kiểu máy
|
GSA-322CNC
|
|
Khu vực thử nghiệm
|
300x200x200mm
|
|
kích thước máy
|
760x600x1100mm
|
|
kính chịu lực
|
30kg
|
|
trọng lượng máy
|
280kg
|
|
Độ chính xác của phép đo
|
X,Y:(3+L/200)μm
|
|
Lặp lại độ chính xác
|
3μm
|
|
Độ phân giải lưới từ tính
|
0,2um
|
|
CCĐ
|
1,3 triệu máy ảnh kỹ thuật số Hikon
|
|
ống kính máy ảnh
|
Ống kính thu phóng liên tục 0,7 ~ 4,5 lần
|
|
độ phóng đại
|
16～180X
|
|
khoảng cách làm việc
|
92mm
|
|
Phần mềm đo lường
|
YR-CNC
|
|
động cơ servo
|
đồng bằng
|
|
nguồn sáng LÊN
|
3 vòng 8 vùng bề mặt vòng LED nguồn sáng lạnh, điều chỉnh độ sáng
|
|
Nguồn sáng phía dưới
|
Thiết kế đường dẫn ánh sáng song song, nguồn sáng lạnh LED có thể điều chỉnh liên tục vô tận
|
|
hướng dẫn đường sắt
|
Đường ray dẫn hướng trượt chính xác cao của Đài Loan
|
câu hỏi thường gặp:
1. Công ty của bạn là công ty thương mại hay nhà máy?
Nhà máy + thương mại (tích hợp), 17 năm tập trung vào lĩnh vực dụng cụ thử nghiệm, 11 năm kinh nghiệm xuất khẩu.
2.Làm thế nào để chọn sản phẩm phù hợp nhất?
Đội ngũ chuyên nghiệp của chúng tôi sẽ đưa ra gợi ý tốt nhất cho bạn miễn là bạn cho chúng tôi biết loại thử nghiệm bạn cần thực hiện và thông số kỹ thuật cần thiết.
3. Thời hạn giao hàng là gì?
Hầu hết thời gian, chúng tôi có hàng trong nhà máy.Nếu không có hàng, thông thường, thời gian giao hàng là 15-20 ngày làm việc sau khi nhận tiền đặt cọc.Nếu bạn là
trong nhu cầu khẩn cấp, chúng tôi có thể xem xét sắp xếp đặc biệt cho bạn.
4. Bạn có chấp nhận dịch vụ tùy biến không?
Vâng, tất nhiên, chúng tôi không chỉ cung cấp máy tiêu chuẩn mà còn cung cấp máy tùy chỉnh theo yêu cầu của bạn.Đừng ngần ngại cho chúng tôi biết
yêu cầu, chúng tôi sẽ cố gắng hết sức để đáp ứng nhu cầu của bạn.
5. Chúng tôi có thể ghé thăm nhà máy của bạn trước khi đặt hàng không?
Vâng, chúng tôi nồng nhiệt chào đón và chân thành mời bạn hoặc nhóm của bạn đến thăm nhà máy của chúng tôi, chúng tôi sẽ giúp sắp xếp khách sạn và đón bạn từ sân bay.
6. Bạn có khách hàng của đất nước chúng tôi trước đây không?
Bây giờ máy thử nghiệm của chúng tôi đã được bán cho hơn 70 quốc gia, như Mỹ, Canada, Nga, Anh, Ý, Đức, Liên minh Châu Âu, Ấn Độ,
Pakistan, Philippines, Singapore, Thái Lan và Việt Nam, Brazil, v.v.
7. Làm thế nào về bảo hành của bạn?
Nói chung, bảo hành của chúng tôi là một năm.Trong thời hạn bảo hành, chúng tôi có thể cung cấp hỗ trợ kỹ thuật và thay đổi các bộ phận, nhất thiết, các kỹ sư của chúng tôi
có thể đến chỗ của bạn để được phục vụ tốt hơn.
8. Làm thế nào về việc đóng gói cho máy, nó có được bảo vệ an toàn trong quá trình vận chuyển không?
Máy của chúng tôi được đóng gói bằng hộp gỗ xuất khẩu tiêu chuẩn, nó sẽ không bị hư hại.Chúng tôi đã giao nhiều máy thử nghiệm ra nước ngoài bằng đường biển hoặc đường hàng không
Không bị hư hại.
9. Quy trình đặt hàng là gì?
Yêu cầu - báo giá - liên lạc - xác nhận đơn hàng - thanh toán tiền gửi - sản xuất - thử nghiệm và gỡ lỗi - thanh toán số dư - đóng gói -
giao hàng - khách nhận - hậu mãi.
10.Cách cài đặt và sử dụng sản phẩm
Sản phẩm được vận chuyển với hướng dẫn vận hành và video phiên bản tiếng Anh.
