Thông tin chi tiết sản phẩm:
|
| Sự bảo đảm: | 1 năm | Nguồn gốc: | Donggaun, Trung Quốc |
|---|---|---|---|
| Phạm vi di chuyển trục X, Y: | 100x100m(4inx4in) | Phạm vi di chuyển trục Z: | 100mm (4in) |
| Độ chính xác đo (U1XY): | ±(5+0.08L)µm L = chiều dài đo (mm) | máy ảnh CCD: | Máy ảnh CCD màu Megapixel |
| Kích thước kính sân khấu: | 6,7×6,7 inch 170x170mm | Max.loading: | 5kg 11lbs |
| Điểm nổi bật: | Hệ Thống Đo Tầm Nhìn,Hệ Thống Tầm Nhìn Quang Học |
||

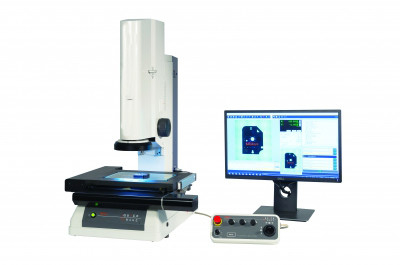

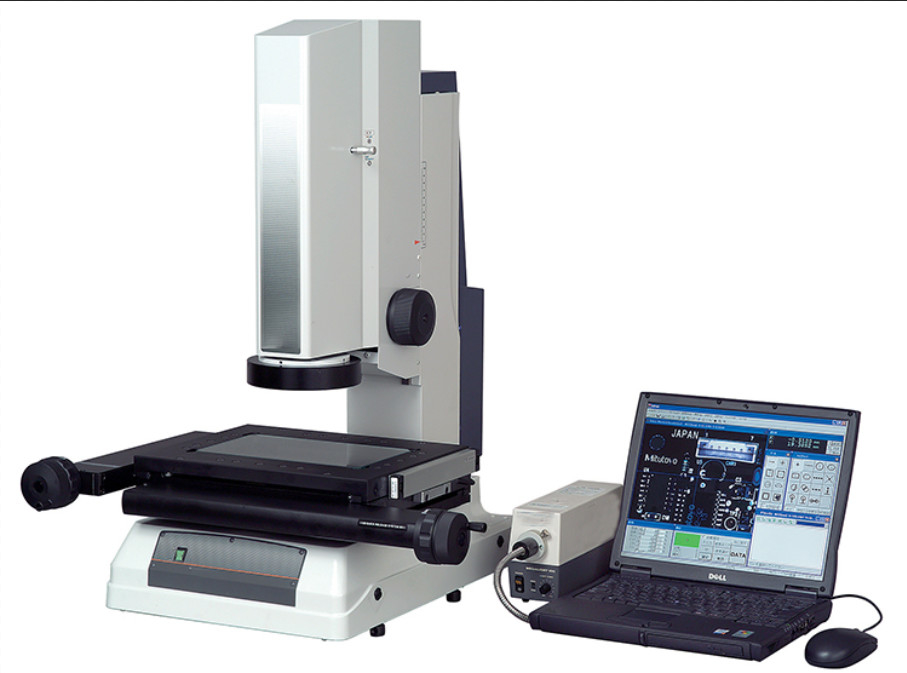

Thiết bị đo thị lực 2D Model chụp ảnh nhanh GSA-T361
Buổi giới thiệu sản phẩm:
Hệ thống đo trực quan sê-ri GSA có trường nhìn rộng (32 x 24 mm), độ sâu tiêu cự (lên đến ± 11 mm), bàn cân XY hoàn toàn bằng điện và phần mềm QIPAK mới nhất, cung cấp cho người dùng phép đo tự động trong toàn bộ phạm vi di chuyển của bàn soi .Hệ thống quang học viễn tâm, kết hợp với chức năng ghép ảnh của QIPAK V6.1, có thể đạt được phép đo diện rộng hoàn toàn tự động.Sê-ri GSA cung cấp độ phóng đại quang học 0,2X, độ chính xác phép đo (3,5+0,2L) µm và các tùy chọn phạm vi đo 200mm x 100mm, 200mm x 170mm và 300mm x 170mm.
Các kết quả đo được hiển thị trực tiếp trong thời gian thực trên hình ảnh video và phán đoán dung sai rõ ràng trong nháy mắt.Với độ chính xác đo lường cao hơn, Quick Image đảm bảo chất lượng và chức năng hạng nhất.Camera màu độ sáng cao và megapixel với đèn LED tích hợp có thể sử dụng hình ảnh có độ phân giải cao để quan sát và đo lường.
| Người mẫu | GSA-T361 | GSA-T362 | GSA-T363 |
| Phạm vi di chuyển trục X, Y | 100x100m(4inx4in) | 100x100m(4inx4in) | 200x100mm(8inx4in) |
| Phạm vi di chuyển trục Z | 100mm (4in) | 100mm (4in) | 100mm (4in) |
| Chế độ đo | Chế độ độ phân giải cao và chế độ Bình thường | Chế độ độ phân giải cao và chế độ Bình thường | Chế độ độ phân giải cao và chế độ Bình thường |
| Độ chính xác (trên màn hình) | ±5µm (chế độ độ phân giải cao), ±8µm (chế độ bình thường) Mẫu QI-B ±2,7µm (chế độ độ phân giải cao) ±4µm (chế độ bình thường) | ±5µm (chế độ độ phân giải cao), ±8µm (chế độ bình thường) Mẫu QI-B ±2,7µm (chế độ độ phân giải cao) ±4µm (chế độ bình thường) | ±5µm (chế độ độ phân giải cao), ±8µm (chế độ bình thường) Mẫu QI-B ±2,7µm (chế độ độ phân giải cao) ±4µm (chế độ bình thường) |
| Độ lặp lại | 1µm (chế độ độ phân giải cao), ±2µm (chế độ bình thường) Mẫu QI-B:0,7µm (chế độ độ phân giải cao)1µm (chế độ bình thường) | 1µm (chế độ độ phân giải cao), ±2µm (chế độ bình thường) Mẫu QI-B:0,7µm (chế độ độ phân giải cao)1µm (chế độ bình thường) | 1µm (chế độ độ phân giải cao), ±2µm (chế độ bình thường) Mẫu QI-B:0,7µm (chế độ độ phân giải cao)1µm (chế độ bình thường) |
| Độ chính xác đo (U1XY) | ±(5+0.08L)µm L = chiều dài đo (mm) | ±(5+0.08L)µm L = chiều dài đo (mm) | ±(5+0.08L)µm L = chiều dài đo (mm) |
| Máy ảnh CCD | Máy ảnh CCD màu Megapixel | Máy ảnh CCD màu Megapixel | Máy ảnh CCD màu Megapixel |
| Hệ thống quang học | Độ phóng đại- 0,2X, hệ thống viễn tâm kép Khoảng cách làm việc-90mm Độ sâu tiêu điểm-±0,6mm (chế độ độ phân giải cao), ±11mm (chế độ bình thường) |
Độ phóng đại- 0,2X, hệ thống viễn tâm kép Khoảng cách làm việc-90mm Độ sâu tiêu điểm-±0,6mm (chế độ độ phân giải cao), ±11mm (chế độ bình thường) |
Độ phóng đại- 0,2X, hệ thống viễn tâm kép Khoảng cách làm việc-90mm Độ sâu tiêu điểm-±0,6mm (chế độ độ phân giải cao), ±11mm (chế độ bình thường) |
| chiếu sáng | LED 4 góc phần tư bề mặt | LED 4 góc phần tư bề mặt | LED 4 góc phần tư bề mặt |
| Kích thước kính sân khấu | 6,7×6,7 inch 170x170mm | 6,7×6,7 inch 170x170mm | 9,5×5,5 inch 242x140mm |
| Max.loading | 5kg 11lbs | 5kg 11lbs | 10kg 22lbs |
| Khối | 132lbs 60kg | 132lbs 60kg | 140lbs 64kg |
