Thông tin chi tiết sản phẩm:
|
| Sự bảo đảm: | 1 năm | Người mẫu: | GSA-87R |
|---|---|---|---|
| Kích thước(mm)(L*W*H): | 600*740*890 | Dải đo(mm)(X*Y*Z): | 300*200*200 |
| Độ chính xác của phép đo (μm): | 2,5+L/100 | Độ lặp lại (μm): | 2,5 |
| Cân nặng (KG): | 190kg | Độ phân giải tỷ lệ tuyến tính: | 0,5μm |
| Điểm nổi bật: | Hệ Thống Đo Tầm Nhìn,Hệ Thống Tầm Nhìn Quang Học |
||

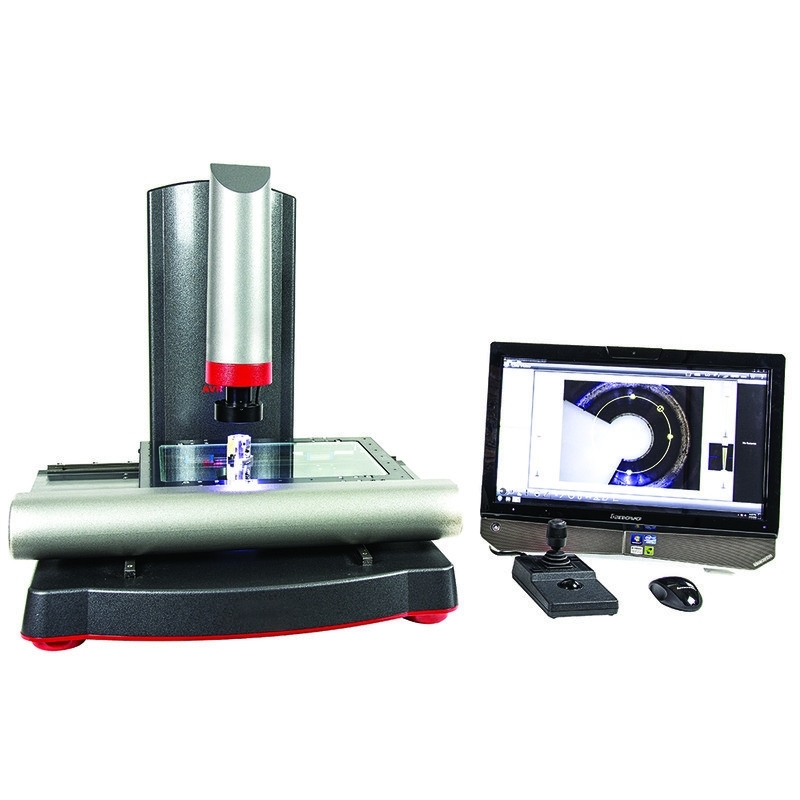

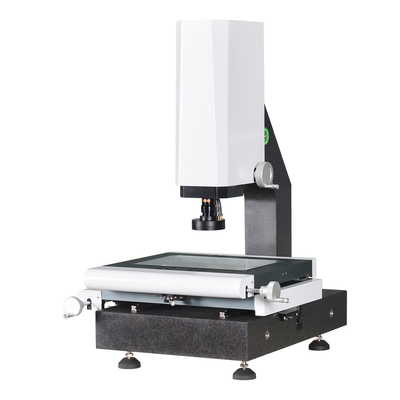

Hệ thống thị giác quang học được đo chính xác Độ phân giải tuyến tính 0,5μM
Buổi giới thiệu sản phẩm:
Máy đo quang học GSA Series là một công cụ quan trọng được sử dụng trong quy trình kiểm soát chất lượng sản phẩm của bạn.Nó đảm bảo độ chính xác về kích thước của sản phẩm, làm cho sản phẩm của bạn cạnh tranh hơn.
Cấu hình phần cứng có độ chính xác cao
Sê-ri này được cấu hình với đường dẫn tuyến tính có độ chính xác cao, mang lại hiệu suất động độc đáo và trải nghiệm người dùng cuối.Cũng bao gồm vòng chiếu sáng bề mặt LED 8 phần có thể lập trình đầy đủ, bộ chuyển đổi tuyến tính độ phân giải cao 3 trục 0,0005mm và phần mềm đo lường mạnh mẽ.
Kỹ thuật đảo ngược
VMM sê-ri GSA tương thích với đầu dò cảm ứng Renishaw dưới dạng cấu hình tùy chọn.Người dùng có thể dễ dàng đạt được các chức năng đo 2D và 3D trong một máy.Phần mềm có thể tính toán độ lệch giữa ống kính quang học và đầu dò cảm ứng, đảm bảo rằng tất cả các kết quả đo đều nằm trong một hệ tọa độ.Kết quả đo có thể được xuất ra dưới dạng bản vẽ 3D cho kỹ thuật đảo ngược.
Nhỏ gọn và chính xác
Dòng GSA VMM là mô hình phổ biến nhất cho hầu hết các nhà máy sản xuất các bộ phận chính xác.Nó phù hợp cho các ứng dụng đo mẫu số lượng nhỏ.Điều khiển bằng tay 3 trục, với phần mềm thân thiện với người dùng, cho phép người vận hành quản lý sử dụng máy trong thời gian rất ngắn.
SỰ CHỈ RÕ
| Mặt hàng | GSA-87R | |
| Kích thước(mm)(L*W*H) | 600*740*890 | |
| Dải đo(mm)(X*Y*Z) | 300*200*200 | |
| Độ chính xác của phép đo (μm) | 2,5+L/100 | |
| Độ lặp lại (μm) | 2,5 | |
| Trọng lượng (kg) | 190kg | |
| Hình ảnh và Đo lường | CCĐ | Máy ảnh kỹ thuật số 1,2 triệu điểm ảnh |
| ống kính | Ống kính zoom móp thủ công 0,7 -4,5X (ống kính phản hồi tín hiệu phóng đại điện tử tùy chọn) | |
| độ phóng đại | 18-195X(Chỉ để tham khảo. Với máy ảnh và ống kính khác nhau, độ phóng đại sẽ khác nhau) | |
| Góc nhìn | 8.1~1.3mm (Chỉ để tham khảo, với sự kết hợp máy ảnh và ống kính khác nhau, giá trị sẽ khác) | |
| khoảng cách làm việc | 90mm | |
| Độ phân giải tỷ lệ tuyến tính | 0,5μm | |
| hệ thống lái xe | Điều khiển thủ công trục X/Y/Z | |
| chiếu sáng |
Đèn bề mặt vòng LED8 có thể lập trình, đèn LED song song phía dưới (tùy chọn: đèn đồng trục)
|
|
