Thông tin chi tiết sản phẩm:
|
| Zoom Nhiều (màn hình 17 inch): | 20x-120x, 30x-225x | CCD: | Màu, 1/3 inch, 8000000 PX |
|---|---|---|---|
| Khoảng cách làm việc: | 82mm | Nghị quyết: | 0,0001mm |
| Độ lặp lại: | 1,5um | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Máy đo video 120x,Máy đo video 225x,Máy đo tầm nhìn CNC |
||

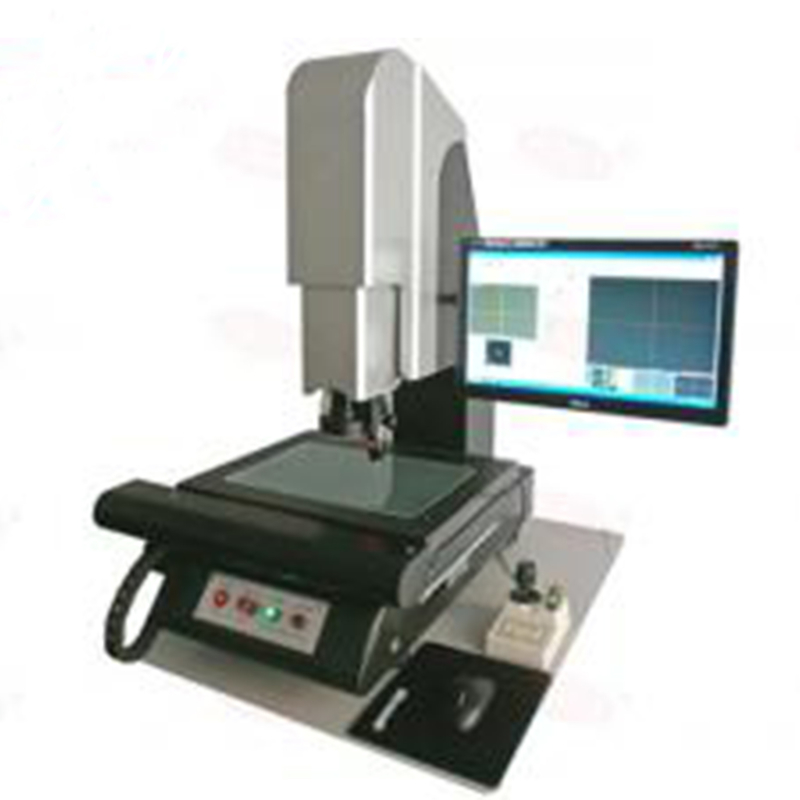

Máy tính điều khiển máy đo video trong phòng thí nghiệm, máy đo tầm nhìn CNC quang học
Ứng dụng với máy đo video:
Máy đo CMM tự động được thiết kế để thực hiện công việc ba chiều trên dốc, tròn,mương, cột, bóng, kích thước, nhạt nhẽo
lỗ cũng như các thay đổi hình học như khoảng cách giữa các yếu tố và các góc.Và nó được sử dụng rộng rãi trong cơ khí, điện tử,
phụ kiện di động, thiết bị gia dụng, đầu nối, phụ kiện máy móc, đồ gá chính xác, nhựa, phần cứng, các trường xung quanh của máy tính, v.v.
và các ngành công nghiệp khác.
TÍNH NĂNG & HIỆU SUẤT:

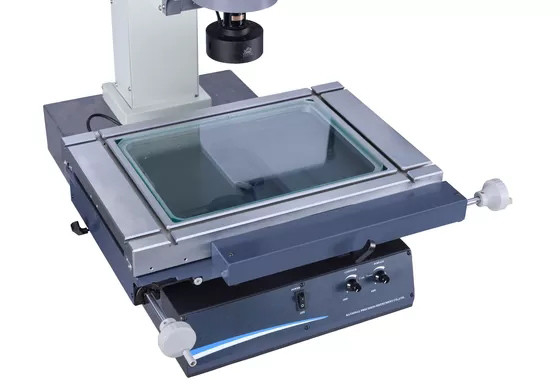

1. Đế bằng đá cẩm thạch có độ chính xác cao với trụ đỡ có độ cứng cao được giới thiệu và cung cấp bàn làm việc rất ổn định cho toàn bộ máy đo Tầm nhìn 2D;
2. Hệ thống chuyển động đang sử dụng đường ray trượt V chính xác với độ tuyến tính cao có thể đạt được độ chính xác thử nghiệm cao nhất;
3. Camera CCD 600TVA tiêu chuẩn công nghiệp màu ở đây được trang bị để đáp ứng yêu cầu cao;
4. Nguồn sáng mát bề mặt LED 3 vòng 8 vùng có thể lập trình, đèn viền trục trực tiếp (Tùy chọn đèn đồng trục);
5. Thang đo quang học có độ chính xác cao được trang bị với độ chính xác lên tới 0,001mm;
6. Phần mềm đo lường được phát triển độc lập có thể đạt được một phương pháp lập trình dễ dàng bằng tay;
THÔNG SỐ KỸ THUẬT MÁY ĐO TẦM NHÌN:
| Người mẫu | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| đo du lịch | |||||
| Du lịch trục X | 200mm | 300mm | 400mm | ||
| Du lịch trục Y | 100mm | 200mm | 300mm | ||
| Z -Axis Travel (tùy chọn) | 150mm | 150mm | 150mm | ||
| Ghế làm việc | |||||
| băng ghế dự bị hợp kim nhôm | 360×260mm | 570×355mm | 670×460mm | ||
| Ghế băng kính | 260×160mm | 354×254mm | 459×359mm | ||
| Chịu tải | 30kg | 50kg | 50kg | ||
| Hệ thống thị lực & đo lường | |||||
| CCD | Camera màu độ phân giải cao với 600TVA | ||||
| Ống kính zoom | Ống kính thu phóng 0,7－4,5X (Tùy chọn đèn đồng trục) | ||||
| Tỷ lệ phóng đại hình ảnh | 30－230X | ||||
| Khoảng cách làm việc | 82mm | ||||
| Nghị quyết | 0,0001mm | ||||
| Độ lặp lại | 1,5um | ||||
| Độ chính xác của phép đo (μm) |
Trục XY ≦(3+L/200)um, Trục Z (Đo tầm nhìn)≦(5+L/200)um |
||||
| Tổng thể (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Tổng trọng lượng (kg) | 160kg | 230kg | 320kg | ||
| hệ thống chiếu sáng | Đèn viền & đèn bề mặt 3 vòng 8 vùng có thể lập trình | ||||
| Đầu vào nguồn | 220V±10%(AC) 50HZ |
||||
Dịch vụ hỗ trợ khách hàng:
Ø Cài đặt
Ø Đào tạo (Đào tạo nhân viên khách hàng)
Ø Hiệu chuẩn
Ø Bảo trì dự phòng
Ø Linh kiện thay thế
Ø Hỗ trợ qua điện thoại hoặc internet
Ø Chẩn đoán và sửa chữa tại chỗ / chẩn đoán và sửa chữa trực tuyến
