Thông tin chi tiết sản phẩm:
|
| Ống kính zoom: | Ống kính thu phóng 0,7－4,5X (Tùy chọn đèn đồng trục) | Tỷ lệ phóng đại hình ảnh: | 30－230X |
|---|---|---|---|
| Khoảng cách làm việc: | 82mm | Nghị quyết: | 0,0001mm |
| Độ lặp lại: | 1,5um | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Máy đo trực quan Stampings,Máy đo trực quan 0,7x |
||

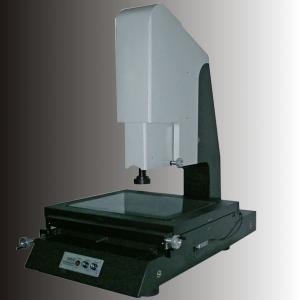

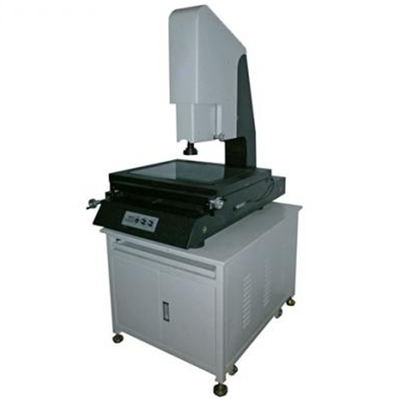

Ống kính thu phóng của máy đo trực quan 2 chiều bằng tay bán tự động 0,7－4,5X
MÁY ĐO TẦM NHÌN GIỚI THIỆU CHUNG:
●Máy đo thị lực này là thiết bị đo chiều dài tiên tiến tích hợp các công nghệ như cơ học chính xác, công nghệ quang học, công nghệ điện tử, v.v.
●Hệ thống đo thị lực này được thiết kế, sản xuất & ứng dụng rộng rãi cho các sản phẩm kim loại, điện tử, khuôn đúc, PCB, chi tiết ép, đầu nối,
máy móc, đồng hồ, đồng hồ, điện thoại di động, LCD, LED, công nghiệp nhẹ và người dùng như trường đại học, cao đẳng, viện nghiên cứu.
●Máy thị giác này có hiệu quả cao trong việc đo các bộ phận phức tạp và không đều về kích thước đường viền, hình dạng bề mặt của dụng cụ, bộ phận, linh kiện như tấm mẫu, miếng ép, cam, vít, bánh răng, máy cắt biên dạng, ta rô, khuôn đúc, linh kiện điện thoại di động .
●Hệ thống thị giác này chủ yếu được áp dụng cho mục đích đo lường hình ảnh 2D & 3D với hiệu suất tốt để đạt được kết quả so sánh từ kết quả đo thực tế với mục tiêu được thiết kế và thực hiện các mục đích đo lường, kiểm tra, hiệu chỉnh cũng như thực hiện kỹ thuật đảo ngược.
MÁY ĐO TẦM NHÌN ỨNG DỤNG TRONG CÔNG NGHIỆP:
Hệ thống đo lường 2D Vision này được ứng dụng rộng rãi cho các ngành và sản phẩm như sau:
LCD, LED, PCB, Tem, Điện tử, Đầu nối, Đúc, Phần cứng, Đồng hồ, v.v.
TÍNH NĂNG & HIỆU SUẤT:
1. Đế bằng đá cẩm thạch có độ chính xác cao với trụ đỡ có độ cứng cao được giới thiệu và cung cấp bàn làm việc rất ổn định cho toàn bộ máy đo Tầm nhìn 2D;
2. Hệ thống chuyển động đang sử dụng đường ray trượt V chính xác với độ tuyến tính cao có thể đạt được độ chính xác thử nghiệm cao nhất;
3. Camera CCD 600TVA tiêu chuẩn công nghiệp màu ở đây được trang bị để đáp ứng yêu cầu cao;
4. Nguồn sáng mát bề mặt LED 3 vòng 8 vùng có thể lập trình, đèn viền trục trực tiếp (Tùy chọn đèn đồng trục);
5. Thang đo quang học có độ chính xác cao được trang bị với độ chính xác lên tới 0,001mm;
6. Phần mềm đo lường được phát triển độc lập có thể đạt được một phương pháp lập trình dễ dàng bằng tay;
THÔNG SỐ KỸ THUẬT MÁY ĐO TẦM NHÌN:
| Người mẫu | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| đo du lịch | |||||
| Du lịch trục X | 200mm | 300mm | 400mm | ||
| Du lịch trục Y | 100mm | 200mm | 300mm | ||
| Z -Axis Travel (tùy chọn) | 150mm | 150mm | 150mm | ||
| Ghế làm việc | |||||
| băng ghế dự bị hợp kim nhôm | 360×260mm | 570×355mm | 670×460mm | ||
| Ghế băng kính | 260×160mm | 354×254mm | 459×359mm | ||
| Chịu tải | 30kg | 50kg | 50kg | ||
| Hệ thống thị lực & đo lường | |||||
| CCD | Camera màu độ phân giải cao với 600TVA | ||||
| Ống kính zoom | Ống kính thu phóng 0,7－4,5X (Tùy chọn đèn đồng trục) | ||||
| Tỷ lệ phóng đại hình ảnh | 30－230X | ||||
| Khoảng cách làm việc | 82mm | ||||
| Nghị quyết | 0,0001mm | ||||
| Độ lặp lại | 1,5um | ||||
| Độ chính xác của phép đo (μm) |
Trục XY ≦(3+L/200)um, Trục Z (Đo tầm nhìn)≦(5+L/200)um |
||||
| Tổng thể (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Tổng trọng lượng (kg) | 160kg | 230kg | 320kg | ||
| hệ thống chiếu sáng | Đèn viền & đèn bề mặt 3 vòng 8 vùng có thể lập trình | ||||
| Đầu vào nguồn | 220V±10%(AC) 50HZ |
||||
Dịch vụ hỗ trợ khách hàng:
Ø Cài đặt
Ø Đào tạo (Đào tạo nhân viên khách hàng)
Ø Hiệu chuẩn
Ø Bảo trì dự phòng
Ø Linh kiện thay thế
Ø Hỗ trợ qua điện thoại hoặc internet
Ø Chẩn đoán và sửa chữa tại chỗ / chẩn đoán và sửa chữa trực tuyến
