Thông tin chi tiết sản phẩm:
|
| Khách quan: | 10x (Quan sát), 40x (Đo lường) | Đầu ra dữ liệu: | Máy in tích hợp, Giao diện RS232 |
|---|---|---|---|
| Tổng độ phóng đại: | 100x, 400x | Thời gian chờ: | 0 ~ 60 giây |
| Max. tối đa. Height of Specimen Chiều cao của mẫu vật: | 100mm | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Máy đo độ cứng kỹ thuật số Micro Vickers,Máy đo độ cứng kỹ thuật số tháp pháo thủ công,Máy đo độ cứng OEM Vickers |
||
OEM Micro Vickers Durometer Durometer/Digital Durometer Hướng dẫn sử dụng tháp pháo
Tính năng sản phẩm:

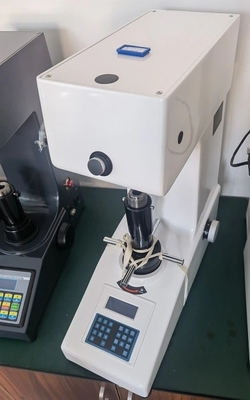

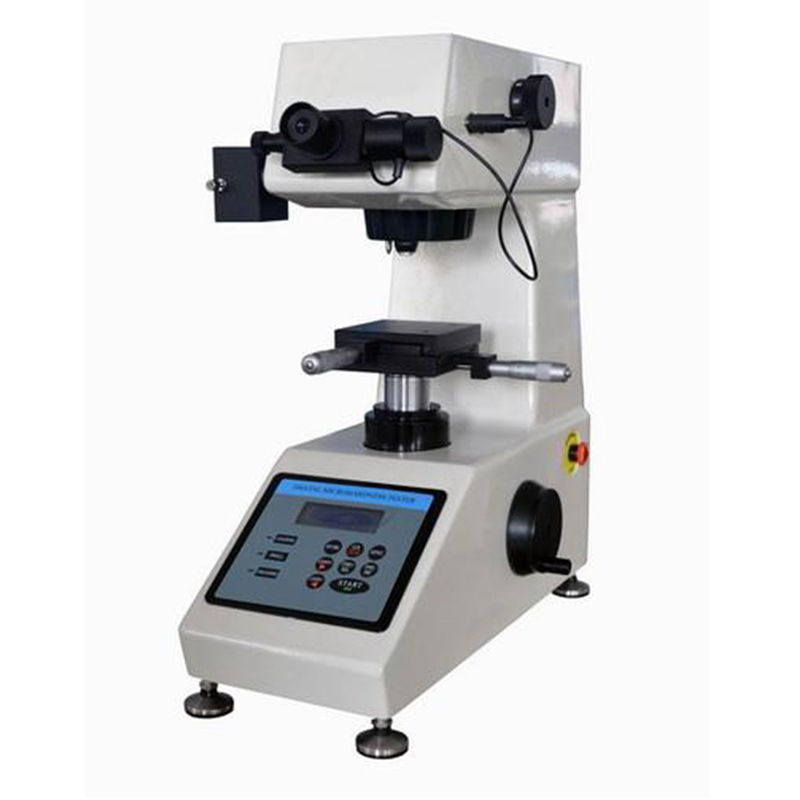

Máy đo độ cứng Micro Vickers kỹ thuật số GSKA-452H sử dụng thiết kế chính xác độc đáo của các tính năng quang học, cơ khí và điện, làm cho hình ảnh vết lõm rõ ràng hơn và có được các phép đo chính xác hơn.
Với thị kính đo kỹ thuật số, không cần kiểm tra bảng hoặc nhập đường chéo của vết lõm, nó có thể hiển thị trực tiếp chế độ kiểm tra, lực kiểm tra, độ dài vết lõm, thời gian dừng, số kiểm tra và thang đo chuyển đổi.
Chỉ cần nhấn nút thị kính sau khi đo chiều dài vết lõm, nó có thể tự động lấy giá trị độ cứng và hiển thị trên màn hình.
Kết quả kiểm tra có thể được in ra bằng máy in tích hợp và với giao diện RS232 để kết nối với máy tính.
Có sẵn để cài đặt mũi thử Knoop tùy chọn để đo độ cứng Knoop.
Hỗ trợ trang bị tùy chọn thiết bị đo video LCD và hệ thống đo tự động hình ảnh CCD.
Phạm vi ứng dụng:
Thích hợp cho kim loại màu, kim loại màu, phần mỏng IC, lớp phủ, kim loại nhiều lớp;thủy tinh, gốm sứ, mã não, đá quý, miếng nhựa mỏng, v.v.;kiểm tra độ cứng chẳng hạn như kiểm tra độ sâu và hình thang của các lớp cacbon hóa và các lớp tôi cứng.
Thông số kỹ thuật:
| Người mẫu | GSKA-452H | |
| lực lượng kiểm tra | bạn gái | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
| N | 0,098N, 0,246N, 0,49N, 0,98N, 1,96N, 2,94N, 4,90N, 9,80N | |
| Phạm vi kiểm tra | 1HV~2967HV | |
| Chê độ kiểm tra | HV/HK | |
| Phương pháp tải | Tự động (Đang tải/Dừng/Dỡ hàng) | |
| tháp pháo | tháp thủ công | |
| Quy mô chuyển đổi | HK, HRA, HRB, HRC, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW | |
| Đầu ra dữ liệu | Máy in tích hợp, Giao diện RS232 | |
| Khách quan | 10x (Quan sát), 40x (Đo lường) | |
| thị kính | gấp 10 lần | |
| Tổng độ phóng đại | 100x, 400x | |
| Nghị quyết | 0,0625μm | |
| Thời gian chờ | 0 ~ 60 giây | |
| Nguồn sáng | Bóng đèn halogen | |
| Bảng kiểm tra XY | Kích thước: 100×100mm;Hành trình: 25×25mm;Độ phân giải: 0,01mm | |
| tối đa.Chiều cao của mẫu vật | 100mm | |
| Họng | 98mm | |
| Nguồn cấp | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| thực hiện tiêu chuẩn | ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2 | |
| Kích thước | 480×325×545mm, Kích thước đóng gói: 600×360×800mm | |
| Trọng lượng | Trọng lượng tịnh: 31kg, Tổng trọng lượng: 44kg |
|
Phương pháp kiểm tra độ cứng Vickers bao gồm việc thụt vào vật liệu thử bằng mũi nhọn kim cương, ở dạng kim tự tháp bên phải có đáy hình vuông và góc 136 độ giữa các mặt đối diện chịu tải trọng từ 1 đến 100 kgf.Toàn bộ tải thường được áp dụng trong 10 đến 15 giây.
Hai đường chéo của vết lõm còn lại trên bề mặt vật liệu sau khi loại bỏ tải được đo bằng kính hiển vi và tính trung bình của chúng.Diện tích bề mặt dốc của vết lõm được tính toán.Độ cứng Vickers là thương số thu được bằng cách chia tải trọng kgf cho diện tích vết lõm mm vuông.
Khi đường chéo trung bình của vết lõm đã được xác định, độ cứng Vickers có thể được tính từ công thức, nhưng sẽ thuận tiện hơn khi sử dụng các bảng chuyển đổi.
Độ cứng Vickers phải được báo cáo là 800 HV/10, có nghĩa là độ cứng Vickers là 800, thu được bằng cách sử dụng lực 10kgf.Một số cài đặt tải khác nhau cho các số độ cứng thực tế giống hệt nhau trên vật liệu đồng nhất, điều này tốt hơn nhiều so với việc thay đổi tỷ lệ tùy ý bằng các phương pháp kiểm tra độ cứng khác.
Ưu điểm của phép thử độ cứng Vickers là có thể thực hiện các phép đọc cực kỳ chính xác và chỉ một loại mũi thử được sử dụng cho tất cả các loại kim loại và xử lý bề mặt.Mặc dù có thể thích ứng hoàn toàn và rất chính xác để kiểm tra vật liệu mềm nhất và cứng nhất, dưới các tải trọng khác nhau, máy Vickers là thiết bị đứng trên sàn đắt hơn máy Brinell hoặc Rockwell.
