Thông tin chi tiết sản phẩm:
|
| Độ chính xác lặp lại (mm): | 0,005 | Độ chính xác đo X, Y (μm): | 3.0+L/200 |
|---|---|---|---|
| Độ phân giải tỷ lệ tuyến tính: | 0,5μm | Hành trình trục Z (mm): | 150 (Có thể tùy chỉnh thành 300mm) |
| Phần mềm: | Phần mềm đo lường tự phát triển | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Máy đo bánh răng FPC,Máy đo bánh răng CNC,Hệ thống đo thị lực chính xác 0 |
||

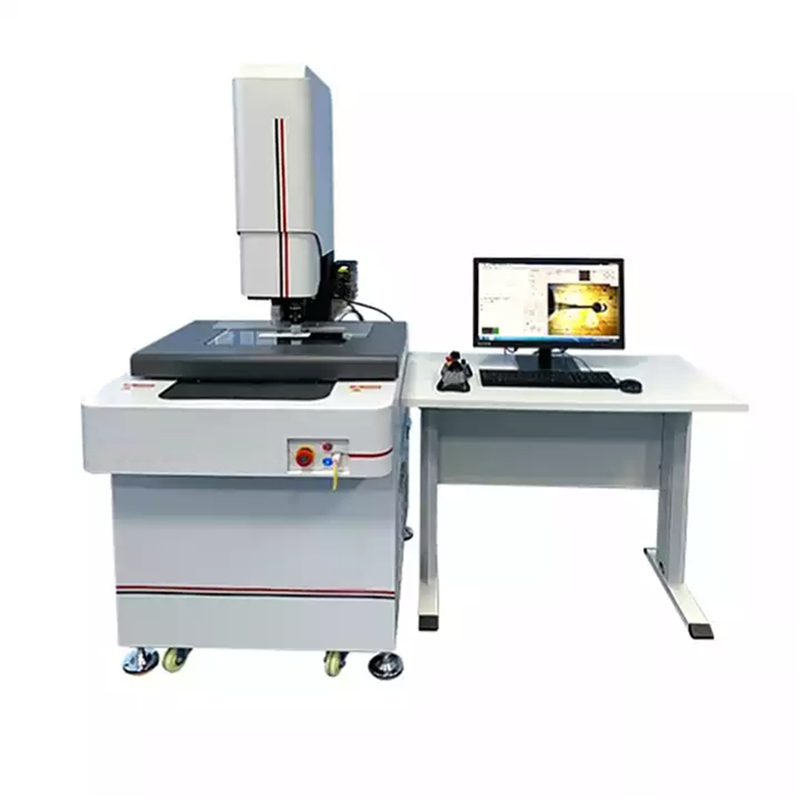

Hệ thống thị giác đa chức năng Thiết bị quang học Máy đo bánh răng CNC
Giơi thiệu sản phẩm:
Dụng cụ đo hình ảnh có thể đo chính xác các điểm, đường thẳng, vòng tròn và các yếu tố khác, đồng thời có chức năng xuất báo cáo mạnh mẽ, đặc biệt phù hợp để đo nhiều loại sản phẩm với số lượng lớn.
Được sử dụng rộng rãi trong máy móc, điện tử, khuôn mẫu, ép phun, phần cứng, cao su, thiết bị điện hạ thế, vật liệu từ tính, phần cứng chính xác, dập chính xác, đầu nối, đầu nối, thiết bị đầu cuối, điện thoại di động, thiết bị gia dụng, máy tính (máy tính), tinh thể lỏng tivi (LCD), bảng mạch in (bảng mạch, PCB), ô tô, thiết bị y tế, đồng hồ, dụng cụ và các ngành công nghiệp khác.
Đối tượng đo lường:
LCD, FPC, PCB, bảng mạch, ốc vít, lò xo, đồng hồ, đồng hồ, mét, đầu nối (đầu nối, thiết bị đầu cuối), bánh răng, cam, ren, mẫu bán kính, mẫu ren, dây và cáp, dụng cụ, vòng bi, phần cứng, Bộ phận dập , màn hình, màn hình kiểm tra, màn hình xi măng, tấm lưới (lưới thép, mẫu SMT), v.v.
yếu tố đo lường:
Chiều dài, chiều rộng, chiều cao, khoảng cách lỗ, khoảng cách, Khoảng cách chốt, độ dày, cung, đường kính, bán kính, rãnh, góc, góc R, v.v.
Thân dụng cụ đo hình ảnh và các tính năng ứng dụng:
1. Thiết bị di động vượt qua thiết kế đường truyền để đạt được chuyển động nhanh và ổn định.
2. Cột và đế được làm bằng cấu trúc đá granit có độ chính xác cao, ổn định và đáng tin cậy.
3. Trang bị phần mềm đo đa năng SBK-E đáp ứng các nhu cầu đo khác nhau.
4. Các tệp DXF có thể được nhập để phát hiện nhanh.
5. Dữ liệu đo lường có thể được nhập vào Word, Excel và AutoCAD.
6. Chức năng đầu ra đồ họa, dễ dàng xuất kết quả kiểm tra.
7. Hướng dẫn con lăn chéo chính xác trục XY để đảm bảo độ chính xác và tuổi thọ của máy.
8. Trục Z sử dụng thanh ray dẫn hướng tuyến tính màu bạc để đảm bảo lấy nét trục Z ổn định và giải quyết độ chính xác của phép đo hình ảnh và lấy nét phụ.
9. Ống kính độ nét cao và CCD độ phân giải cao để đo độ nét cao của sản phẩm.
10. Ống kính vị trí thẻ tiên tiến của ngành, dễ dàng đạt được chuyển đổi độ phóng đại.
thông số kỹ thuật:
| Người mẫu | Hướng dẫn sử dụng GSKA-1510 | Hướng dẫn sử dụng GSKA-2010 | Hướng dẫn sử dụng GSKA-3020 | Hướng dẫn sử dụng GSKA-4030 |
| kích thước chính | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Kích thước nền tảng kim loại | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Kích thước bệ kính | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Đột quỵ thực sự | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Trọng lượng | 130kg | 140kg | 200kg | 250kg |
| Đáy máy | đá hoa cương 00 | |||
| Độ chính xác tuyến tính | (3+L/75)µm | |||
| chiếu sáng bề mặt | Vòng LED dạng nguồn sáng lạnh siêu sáng (có thể điều chỉnh độ chói) | |||
| phác thảo tỏa sáng | Đèn LED tròn siêu sáng (có thể điều chỉnh độ chói) | |||
| Tính toán, chức năng tính toán | Phần mềm hệ thống đo lường chính xác REICA 2.5D | |||
| Lực lượng phân tích | 0,001mm | |||
| Lặp lại độ chính xác | 0,002mm | |||
| CCD | SONYchip1/3 màu CCD | |||
| thị kính | 0,5X (có thể chọn 1X,2x) | |||
| kính đối tượng | hệ số khuếch đại 0,7X~4,5X 20X~120X | |||
| Nguồn cấp | AC90~264V 50/60Hz | |||
| Trọng tải | 30kg | |||
Bảng đề xuất: Tải trọng ≥350KG;kích thước (L*W*H): 1000×600×500(mm)
Dịch vụ của chúng tôi:
cam kết cung cấp các sản phẩm chất lượng cao và dịch vụ thỏa đáng cho khách hàng của chúng tôi.Chúng tôi xem dịch vụ sau bán hàng với tầm quan trọng xứng đáng.
Nếu bạn đang gặp sự cố, hãy để kiến thức về sản phẩm và kinh nghiệm tập thể của chúng tôi giảm thiểu sự bất tiện cho bạn.
Chúng tôi cung cấp cho bạn hỗ trợ khởi động, dịch vụ đo lường, bảo trì, sửa chữa, nâng cấp và trang bị thêm.Bạn có thể dựa vào chúng tôi.
Chúng tôi cống hiến hết mình để cung cấp các dịch vụ và hỗ trợ kỹ thuật liên tục bao gồm nhưng không giới hạn ở những điều sau:
1. Kiểm soát và nâng cao quy trình.
2. Đào tạo và nâng cấp máy móc.
3. Máy móc, đo lường, bán hàng và dịch vụ.
4. Chuyên sửa chữa bảo trì, tân trang.
5. Tư vấn và dịch vụ tư vấn.
6. Hỗ trợ kỹ thuật trực tuyến.
7. Đào tạo tại chỗ và dịch vụ sau bán hàng bởi các nhà phân phối của chúng tôi trên toàn thế giới.
Các dịch vụ hỗ trợ của chúng tôi chủ yếu là trên Máy chiếu Cấu hình, Hệ thống Đo lường Video (VMS), Hệ thống Đo lường Tọa độ (CMS), Bộ định sẵn Công cụ, Giao thoa kế Ánh sáng Trắng, Dụng cụ Đo Chiều cao, Thang đo Tuyến tính, Đầu đọc Kỹ thuật số, IC, Phần mềm Đo lường.
