Thông tin chi tiết sản phẩm:
|
| Nguồn gốc: | Quảng Đông, Trung Quốc | Số mô hình: | GSA-T56 |
|---|---|---|---|
| ống kính: | 0,7~4,5X | Góc nhìn: | 8,1mm ~ 1,3mm |
| Độ phân giải tỷ lệ tuyến tính: | 0,5μm (0,1μm Tùy chọn) | Sự bảo đảm: | 24 Mẹ |
| độ phóng đại: | 18~195X | Khoảng cách làm việc: | 80mm |
| Điểm nổi bật: | Hệ thống đo lường video,Hệ thống đo lường trực quan |
||

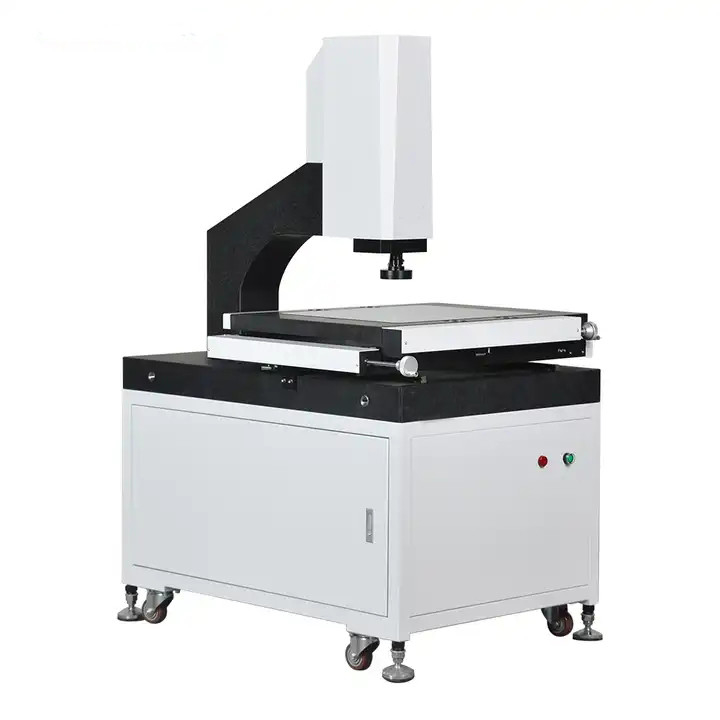

Hệ thống đo trực quan độ chính xác cao để đo độ chính xác về kích thước của sản phẩm
Buổi giới thiệu sản phẩm:
Máy đo trực quan là dụng cụ dùng để đo chính xác các kích thước vật lý, với độ chính xác lên đến micromet.Đây là một công cụ đo lường quang học sử dụng máy ảnh để chụp ảnh phôi, phân tích pixel hình ảnh và tính toán kích thước hai chiều bằng phần mềm đo lường.
Máy đo trực quan sê-ri GSK là mẫu máy phổ biến được công ty chúng tôi thiết kế và phát triển cho các ứng dụng đo lường hai chiều chính xác và người dùng cuối trong các ngành công nghiệp khác nhau như khuôn mẫu, điện tử, chất bán dẫn, ép phun, sản phẩm 3C, y tế, hàng không, v.v. Nó là một công cụ quan trọng được sử dụng trong quy trình kiểm soát chất lượng sản phẩm của bạn, đảm bảo độ chính xác về kích thước của sản phẩm và giúp sản phẩm có tính cạnh tranh cao hơn.
Model GSA-T56 là model được sử dụng phổ biến nhất để sản xuất các bộ phận chính xác trong hầu hết các nhà máy.Thích hợp để đo số lượng mẫu nhỏ.Điều khiển thủ công 3 trục với phần mềm thân thiện với người dùng cho phép người vận hành quản lý và sử dụng máy trong một khoảng thời gian ngắn.
đặc trưng:
Sử dụng đá granit ổn định và có độ chính xác cao làm đế và cột, cảm biến tuyến tính độ phân giải cao 3 trục 0,0005mm
----Đảm bảo hiệu suất cao và độ chính xác của từng máy.
Sử dụng ray dẫn hướng tuyến tính HIWIN và ray dẫn hướng tuyến tính có độ chính xác cao, kết hợp với bàn làm việc bằng nhôm và xử lý bề mặt anốt hóa cứng.
----Đảm bảo hiệu suất năng động cao và thời gian sử dụng lâu dài của máy.
Sử dụng hộp điều khiển lõi tích hợp mới được phát triển của công ty cho quy mô tuyến tính, điều khiển ánh sáng và truyền tín hiệu đầu dò cảm ứng.
----Đảm bảo hệ thống dây điện và bảo trì dễ dàng.Tăng đáng kể sự ổn định của máy.

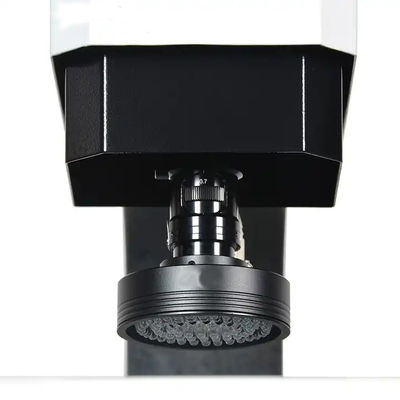

Đèn LED đường viền có thể lập trình với đường ánh sáng song song để tránh biến dạng hình ảnh.
----Đảm bảo độ chính xác của phép đo.
Phần mềm 8 đoạn điều khiển đèn tròn LED, cung cấp nhiều góc chiếu sáng và độ sáng.
---- Thích hợp cho các bộ phận có hình dạng và vật liệu khác nhau.
Các thông số ánh sáng có thể được ghi lại trong chương trình đo lường bộ phận và người dùng không cần điều chỉnh chúng trong quá trình đo.
---- Thân thiện và tiện lợi khi sử dụng.
| người mẫu | GSA-T56 | GSA-T57 | GSA-T58 | GSA-T59 | |
| Kích thước(mm)(L×W×H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Dải đo(mm)(X×Y×Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Đo độ chính xác (μm) | 2,5 + L / 100 | 3,0 + L / 100 | |||
| Độ lặp lại (μm) | 2,5 | 3 | |||
| Trọng lượng (kg) | 140 | 190 | 240 | 290 | |
| Hình ảnh và Đo lường | Máy ảnh | Camera CCD độ phân giải cao cấp công nghiệp | |||
| ống kính | Ống kính thu phóng móp thủ công 0,7~4,5X với độ lặp lại cao | ||||
| độ phóng đại | 18~195X | ||||
| Góc nhìn | 8,1mm ~ 1,3mm | ||||
| khoảng cách làm việc | 80mm | ||||
| Độ phân giải tỷ lệ tuyến tính | 0,5μm (0,1μm Tùy chọn) | ||||
| hệ thống lái xe | X/Y/Z điều khiển bằng tay | ||||
| chiếu sáng | Đèn LED 8 phần có thể lập trình / đèn bề mặt vòng một phần, đèn đường viền LED song song | ||||
