Thông tin chi tiết sản phẩm:
|
| Lực đẩy hình sin: | 600kgf | tiếp tục dịch chuyển: | 51mm |
|---|---|---|---|
| gia tốc tối đa: | 981m/s2 | Cho phép thời điểm lập dị: | ＞190N.m |
| Dải tần số: | 5～2000Hz | Tốc độ tối đa: | 2m/giây |
| Di chuyển đường kính cuộn dây: | Φ150mm | Maximum Load: | 120Kg (customer Request 45Kg) |
| Điểm nổi bật: | Máy Kiểm Tra Độ Rung,Máy Kiểm Tra Độ Rung |
||

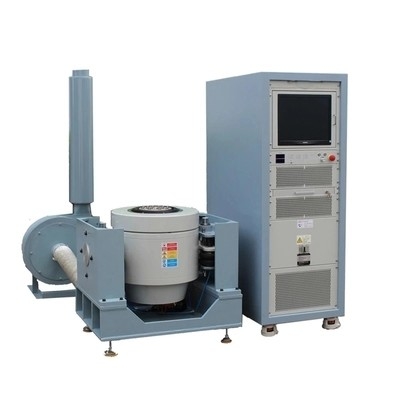

Bộ khuếch đại máy kiểm tra độ rung dọc / ngang OEM Đầu ra 8kVA
Kiểm tra độ tin cậy rung dọc:
Thông qua bộ điều khiển rung của đầu ra nguồn tín hiệu tới bộ khuếch đại công suất, được khuếch đại bởi tín hiệu rồi nhập vào thân bàn rung, tạo nguồn kích thích, mô phỏng tình hình thực tế của mẫu đối với thử nghiệm rung dọc;thông qua việc thu tín hiệu cảm biến gia tốc và nhập vào thiết bị điều khiển Rung, tính toán xếp chồng tín hiệu đầu ra và tín hiệu phản hồi, để đạt được nguồn kích thích và phổ mục tiêu có mức độ trùng khớp cao.Hệ thống được cung cấp bởi phổ mục tiêu tín hiệu, để hoàn thành thử nghiệm độ rung của mẫu, độ bền, tính toàn vẹn của mẫu thử rung, v.v.
Kiểm tra độ rung ngẫu nhiên:
Thử nghiệm rung ngẫu nhiên theo yêu cầu môi trường thực tế là các loại sau: thử nghiệm rung ngẫu nhiên băng rộng, thử nghiệm rung ngẫu nhiên băng hẹp, ngẫu nhiên băng rộng cộng với một hoặc một số tín hiệu hình sin, ngẫu nhiên băng rộng cộng với một hoặc một số ngẫu nhiên băng hẹp.Hai loại đầu tiên là thử nghiệm ngẫu nhiên, hai loại sau là loại hỗn hợp cũng có thể được phân loại thành thử nghiệm ngẫu nhiên.Điều khiển ngẫu nhiên sử dụng phương pháp cân bằng hàm truyền để liên tục xuất tín hiệu ngẫu nhiên Gaussian và nhanh chóng thực hiện điều khiển vòng kín chính xác theo thời gian thực.Thuật toán điều khiển thích ứng tích hợp có thể phản ứng nhanh chóng với tính phi tuyến tính của hệ thống.Kiểm soát ngẫu nhiên cũng cung cấp các chức năng kiểm soát độ nhọn được thiết kế đặc biệt cho các thử nghiệm nâng cao độ tin cậy.Nguyên lý hoạt động của bàn lắc điện dựa trên định luật ampe kế của dây dẫn mang dòng điện tác dụng trong từ trường bởi lực điện từ
.Kiểm tra độ rung hình sin:
Các thông số kiểm soát kiểm tra độ rung hình sin chủ yếu là hai, cụ thể là tần số và biên độ.Theo sự thay đổi tần số và bất biến chia thành tần số cố định và quét hai.Kiểm tra tần số cố định chủ yếu được sử dụng cho:
A) Xử lý tần số cộng hưởng: tần số rung của sản phẩm được tìm thấy trong tần số của tần số cộng hưởng rõ ràng, các quy định về thông số rung của biên độ rung để đánh giá khả năng chống rung cộng hưởng của sản phẩm.
B) Khả năng chống xử lý tần số không đổi: Trong sản phẩm đã biết sử dụng các điều kiện môi trường xung quanh tần số rung, có thể được sử dụng để xác định tần số thử nghiệm rung, mục đích là để đánh giá sản phẩm ở tần số rủi ro nhất định để chịu được rung.
Thông số hiệu suất hệ thống

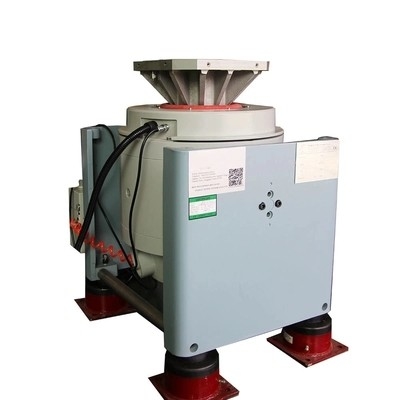

| bàn rung | |
| lực đẩy hình sin | 600kgf |
| lực đẩy ngẫu nhiên | 600kgf |
| lực đẩy tác động | 1200kgf |
| Dải tần số | 5～2000Hz |
| Tiếp tục dịch chuyển | 51mm |
| Tác động của sự dịch chuyển | 51mm |
| Tốc độ tối đa | 2m/giây |
| gia tốc tối đa | 981m/s2 |
| Đường kính cuộn di chuyển | Φ150mm |
| Cho phép khoảnh khắc lập dị | ＞190N.m |
| Tải điểm kết nối | 6 điểm |
| Khối lượng tương đương của các bộ phận chuyển động | 6kg |
| Kích thước vít mặt bàn (tiêu chuẩn) | M8 |
| Bảng bố trí vít (đường kính, chu vi) | 8 trên Φ100mm,8 trên Φ,200mm. |
| Tần số cách ly trục | ＜3Hz |
| Tải tối đa | 120Kg (khách hàng yêu cầu 45Kg) |
| rò rỉ từ thông | ＜1mT |
| Kích thước (không bao bì)(L×W×H) | 1600mm×985mm×850mm |
| Bàn rung | 1850kg |
| Đầu ra bộ khuếch đại | 8kVA |
| SNR | ＞65dB |
| Bảo vệ hệ thống | Toàn bộ bộ khuếch đại công suất có: Quá áp lưới, pha lưới điện áp thấp, lỗi logic, bảo vệ mô-đun nguồn, nhiệt độ mô-đun nguồn, quá dòng đầu ra, quá áp đầu ra, nguồn điện, bộ dịch chuyển, nhiệt độ thân bộ phận, liên kết bên ngoài, v.v. mạch bảo vệ, khi bất kỳ lỗi nào xảy ra, tắt đầu ra, báo động âm thanh và ánh sáng.Ngoài việc bảo vệ trên, nó còn có chức năng bảo vệ các giá trị RMS bảo vệ dung sai, thiết bị dừng khẩn cấp, chẳng hạn như cải thiện hoạt động. |
| Điện áp đầu ra định mức | 120Vrms |
| hiệu suất khuếch đại | ＞95% |
| Cái quạt | |
| Quyền lực | 0,75kW |
| luồng không khí | 0,3m3/giây |
| đường kính ống dẫn | 120mm |
| Áp lực | 0,048kgf/cm2 |
| Bàn mở rộng theo chiều dọc | |
| kích thước bảng | 600mm×600mm |
| khối lượng tương đương | 23kg |
| tần số trên | 2000Hz |
| Vật liệu mặt bàn | Nhôm |
| trượt ngang | |
| kích thước bảng | 600mm×600mm |
| độ dày | 30 mm |
| trọng lượng mặt bàn | 36kg |
| Tính thường xuyên | 2000Hz |
| mang số | 1 |
| mang trọng lượng | 0,58kg |
| Trọng lượng đầu nối | 1,4kg |
| Tải tối đa | 300kg |
| Vật liệu mặt bàn | Nhôm |
Dịch vụ hỗ trợ khách hàng:
Ø Cài đặt
Ø Đào tạo (Đào tạo nhân viên khách hàng)
Ø Hiệu chuẩn
Ø Bảo trì dự phòng
Ø Linh kiện thay thế
Ø Hỗ trợ qua điện thoại hoặc internet
Ø Chẩn đoán và sửa chữa tại chỗ / chẩn đoán và sửa chữa trực tuyến
Người liên hệ: Ms Kris
Tel: +8613049739311
