Thông tin chi tiết sản phẩm:
|
| từ khóa:: | Máy kiểm tra độ rung | Lực định mức (cực đại) dưới hình sin: | 32KN |
|---|---|---|---|
| chuyển vị tác động: | trang 59 mm | Đường kính của cuộn dây di chuyển: | 445 mm |
| Tần số cách ly rung dọc trục: | 2,5 Hz | Công suất đầu ra tối đa: | 32 kVA |
| Kích thước máy đo độ rung dọc: | 4505×2500×840 mm(L*W*H, không bao bì) | tốc độ thổi: | 22 m3/phút |
| Làm nổi bật: | Ghế Thử Độ Rung,Máy Thử Độ Rung |
||

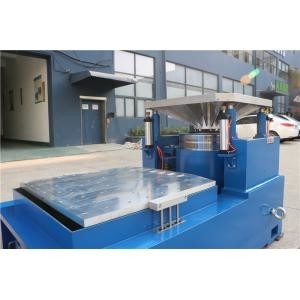

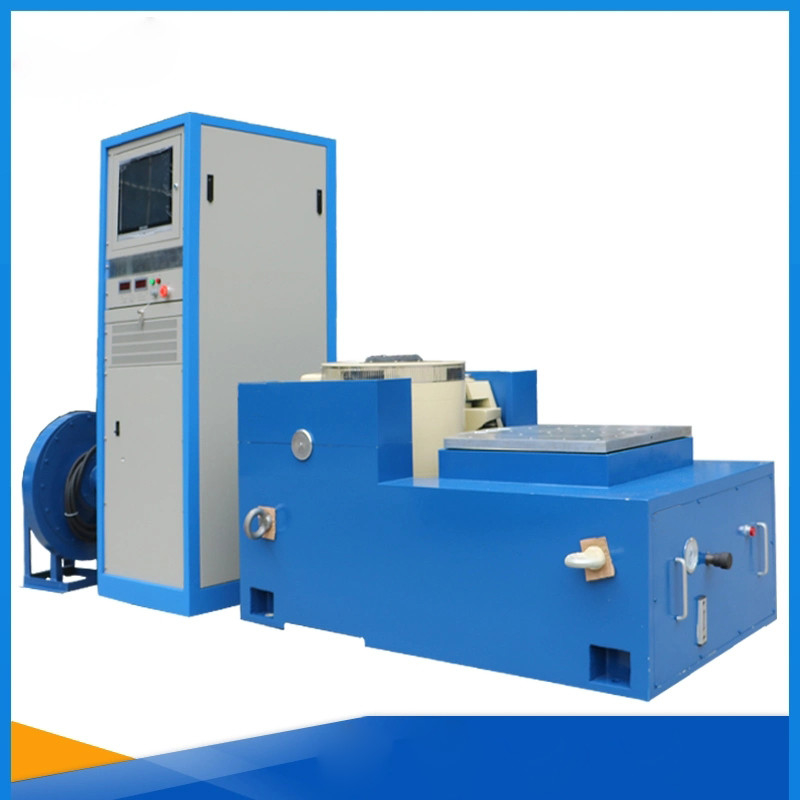

Máy kiểm tra độ rung ngẫu nhiên hình sin của pin Máy kiểm tra mô phỏng địa chấn CE
Máy kiểm tra độ rung ngẫu nhiên hình sin Tần số 3 trục với các tính năng:
1. Khung xương tròn động được thiết kế tốt, với tần số cộng hưởng dọc trục cao hơn.
2. Mạch hai từ, rò rỉ từ thông thấp, cấu trúc nhỏ gọn và hợp lý.
3. Vòng bi lăn Rocker Rod định hướng độ cứng thân composite thẳng và định hướng nhập khẩu, khả năng chịu tải lệch tâm.
4. Nền tảng cách ly Trunnion dành riêng cho việc sử dụng hormone, việc cài đặt tiện lợi cho thiết bị di động.
5. Công nghệ tiên tiến di chuyển xung quanh hệ thống để đảm bảo rằng vòng tròn động có độ tin cậy cao.
6. Thiết kế ống dẫn mới và nâng cao hiệu quả làm mát.
7. Độ cứng tĩnh, độ cứng động của quả bóng nhỏ mang, nâng cao khả năng rung của bàn, cải thiện hiệu suất tần số thấp.
Ứng dụng sản phẩm cho Máy kiểm tra độ rung ngẫu nhiên hình sin Tần số 3 trục
Rung dọc Buồng khí hậu rung của Trung Quốc cho các bộ phận nhựa cao su là hoàn hảo để kiểm tra độ rung cho hàng gia dụng, sản phẩm điện tử, phụ tùng xe hơi, v.v.
máy đo độ rung tần số cao có thể đáp ứng các tiêu chuẩn thử nghiệm như MIL, ASTM, IEC, ISO, BS, JIS.
Nó có cuộn dây chuyển động có đường kính lớn, được trang bị hướng dẫn hướng cường độ cao, do đó có thể sử dụng tất cả các loại bàn bổ sung để thực hiện các loại thử nghiệm sản phẩm và bộ phận khác nhau, đồng thời có thể truyền rung động tốt.Người thử nghiệm có thể dễ dàng đáp ứng nhu cầu thử nghiệm các bộ phận nhỏ, bao gồm thử nghiệm mô phỏng vận chuyển, thử nghiệm rung động tích hợp và thử nghiệm mô phỏng động đất.
| Mục | Sự chỉ rõ |
| Hệ thống tạo rung điện động | |
| Lực lượng định mức (cực đại) dưới hình sin | 32KN |
| lực đẩy tác động | 64KN |
| Dải tần số | 200Hz |
| Dịch chuyển liên tục | trang 59 mm |
| chuyển vị tác động | trang 59 mm |
| Tốc độ định mức tối đa (đỉnh sin) | 2m/giây |
| Gia tốc tối đa (sin) | 0,53 m/s² |
| Đường kính của cuộn dây di chuyển | 445 mm |
| Mô-men xoắn tải không thiên vị cho phép | 300 N•m |
| Khối lượng tương đương của các bộ phận chuyển động | 301 gam |
| Tần số cách ly rung dọc trục | 2,5Hz |
| Tải tối đa cho mẫu | 500 kg |
| rò rỉ từ thông | <10 gauss |
| Kích thước máy đo độ rung dọc | 4505×2500×840 mm(L*W*H, không bao bì) |
| Trọng lượng máy đo độ rung dọc | About5800 kg (không bao bì) |
| bộ khuếch đại công suất | |
| Công suất đầu ra tối đa | 32 kVA |
| S/N (Tỷ lệ tín hiệu trên tạp âm) s-/N | ≥65dB |
| Điện áp đầu ra định mức | 100 V |
| Hiệu suất chuyển đổi | ≥90% |
| Bảo vệ hệ thống | Quá điện áp đầu ra, quá dòng đầu ra, bộ khuếch đại quá nhiệt, bàn rung quá độ dịch chuyển, trượt ngang trên dịch chuyển, lỗi hệ thống làm mát, điện áp đầu ra thấp, lỗi bộ khuếch đại, lỗi nguồn kích thích, ba pha lỗi nguồn điện, v.v. |
| Kích thước bộ khuếch đại công suất | 1720*1200*850 mm (L*W*H, không bao bì) |
| bàn trải dọc | |
| kích thước bảng | 1100*1100mm |
| Vật liệu | Hợp kim nhôm |
| Trên tần số hoạt động | 500Hz (Sine) |
| Cái quạt | |
| công suất quạt | 15 mã lực |
| tốc độ thổi | 22 m3/phút |
| Bộ điều khiển rung | |
| Phần cứng máy chủ | 2 kênh đầu vào điện áp tương tự/IEPE/sạc điện/TEDS (có thể là tùy chọn), nguồn dòng không đổi ADC 24 bit và IEPE tích hợp và bộ khuếch đại sạc trên mỗi kênh, bộ xử lý DSP dấu phẩy động 32 bit, 1 kênh đầu ra điện áp tương tự, độ phân giải 24 DAC;gồ ghề thiết kế khung xe có nút dừng khẩn cấp và đầu tiếp đất; |
| phần mềm điều khiển | * Điều khiển ngẫu nhiên: Kiểm tra băng thông 1-5000hz, hỗ trợ chiến lược điều khiển đa kênh, điều khiển giới hạn kênh ngẫu nhiên (khắc), v.v. |
| * Kiểm soát hình sin: Kiểm tra băng thông 1-5000hz, bao gồm tần số không đổi, bước, quét hình sin, hỗ trợ điều khiển đa kênh chiến lược, kiểm soát giới hạn kênh hình sin (rãnh), đo độ méo hài. |
|
| * Tác động điển hình: hỗ trợ các yêu cầu về điện từ theo tiêu chuẩn quốc tế. | |
| * Cộng hưởng tìm kiếm và cư trú | |
| Cảm biến gia tốc | |
| Phần cứng máy chủ | Độ nhạy 30pc/g, tần số đáp ứng 0,5-7000hz, quãng đường 500g, trọng lượng 10g, ổ cắm bên cạnh, độ ồn thấp chuyên dụng dài 6 mét cáp, phạm vi nhiệt độ -40°~160° |
| Máy tính | |
| Người mẫu | LENOVO M4500 |
| định cấu hình | I3-4170-3.7GHz/DDR3-4GB/500GB/17 inch |
