Thông tin chi tiết sản phẩm:
|
| Lực đẩy hình sin: | 600kgf | tiếp tục dịch chuyển: | 51mm |
|---|---|---|---|
| gia tốc tối đa: | 981m/s2 | Cho phép thời điểm lập dị: | ＞190N.m |
| Dải tần số: | 5～2000Hz | Maximum Speed: | 2m/s |
| Di chuyển đường kính cuộn dây: | Φ150mm | Tải tối đa: | 120Kg (Khách hàng yêu cầu 45Kg) |
| Điểm nổi bật: | Máy Kiểm Tra Độ Rung,Máy Kiểm Tra Độ Rung |
||

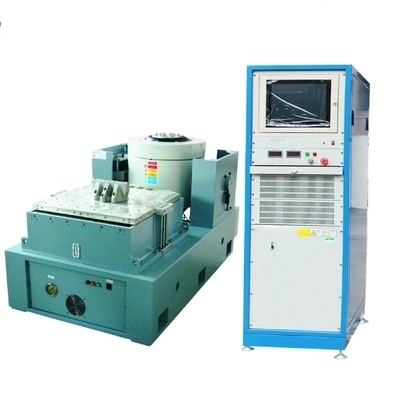

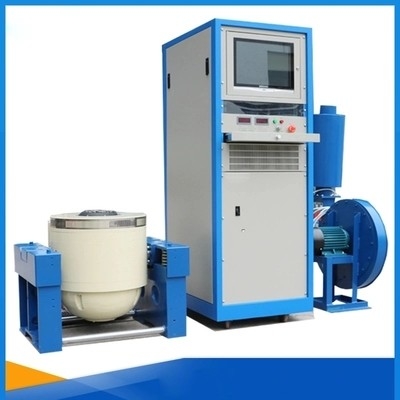

Bảng kiểm tra độ rung dọc / ngang OEM Đầu ra bộ khuếch đại 8kVA
Tần số cộng hưởng bậc một cao và tần số sử dụng rộng:
Tối ưu hóa thiết kế cấu trúc khung phần ứng, đặc biệt tăng cường thiết kế của các liên kết yếu như tấm góc truyền lực khung của cấu trúc phần ứng truyền thống, giúp cải thiện hiệu quả độ cứng truyền lực.Cấu trúc mới của xi lanh vòng tăng cường lỗ keo và tăng cường độ cứng của cuộn dây.Tăng đáng kể tần số cộng hưởng bậc nhất của cuộn dây chuyển động, vượt xa chất lượng tương tự quốc tế
Độ tin cậy cao của cuộn dây phần ứng:
Cấu trúc mới ban đầu và quy trình mới của vòng gia cố cuộn dây phần ứng cải thiện đáng kể độ tin cậy chống rung của cuộn dây phần ứng trong môi trường làm việc có lực đẩy lớn, rung động gia tốc cao, sốc và nhiệt độ cao.
Làm mát không khí hiệu quả cao:
Thiết kế đường hầm dẫn khí làm mát cải tiến: cấu trúc hút gió cải tiến, vòng nam châm phía trên thay thế cửa hút gió kiểu lỗ tròn;cuộn dây kích thích sử dụng đường dẫn khí dạng tổ ong và vòng từ ở giữa sử dụng gió loại luồng không khí kép. Đường ray và vòng từ dưới sử dụng cấu trúc mới như ống dẫn khí hình nêm, giúp cải thiện đáng kể hiệu quả làm mát.
.Kiểm tra độ rung hình sin:
Các thông số kiểm soát kiểm tra độ rung hình sin chủ yếu là hai, cụ thể là tần số và biên độ.Theo sự thay đổi tần số và bất biến chia thành tần số cố định và quét hai.Kiểm tra tần số cố định chủ yếu được sử dụng cho:
A) Xử lý tần số cộng hưởng: tần số rung của sản phẩm được tìm thấy trong tần số của tần số cộng hưởng rõ ràng, các quy định về thông số rung của biên độ rung để đánh giá khả năng chống rung cộng hưởng của sản phẩm.
B) Khả năng chống xử lý tần số không đổi: Trong sản phẩm đã biết sử dụng các điều kiện môi trường xung quanh tần số rung, có thể được sử dụng để xác định tần số thử nghiệm rung, mục đích là để đánh giá sản phẩm ở tần số rủi ro nhất định để chịu được rung.
Thông số hiệu suất hệ thống
| bàn rung | |
| lực đẩy hình sin | 600kgf |
| lực đẩy ngẫu nhiên | 600kgf |
| lực đẩy tác động | 1200kgf |
| Dải tần số | 5～2000Hz |
| Tiếp tục dịch chuyển | 51mm |
| Tác động của sự dịch chuyển | 51mm |
| Tốc độ tối đa | 2m/giây |
| gia tốc tối đa | 981m/s2 |
| Đường kính cuộn di chuyển | Φ150mm |
| Cho phép khoảnh khắc lập dị | ＞190N.m |
| Tải điểm kết nối | 6 điểm |
| Khối lượng tương đương của các bộ phận chuyển động | 6kg |
| Kích thước vít mặt bàn (tiêu chuẩn) | M8 |
| Bảng bố trí vít (đường kính, chu vi) | 8 trên Φ100mm,8 trên Φ,200mm. |
| Tần số cách ly trục | ＜3Hz |
| Tải tối đa | 120Kg (khách hàng yêu cầu 45Kg) |
| rò rỉ từ thông | ＜1mT |
| Kích thước (không bao bì)(L×W×H) | 1600mm×985mm×850mm |
| Bàn rung | 1850kg |
| Đầu ra bộ khuếch đại | 8kVA |
| SNR | ＞65dB |
| Bảo vệ hệ thống | Toàn bộ bộ khuếch đại công suất có: Quá áp lưới, pha lưới điện áp thấp, lỗi logic, bảo vệ mô-đun nguồn, nhiệt độ mô-đun nguồn, quá dòng đầu ra, quá áp đầu ra, nguồn điện, bộ dịch chuyển, nhiệt độ thân bộ phận, liên kết bên ngoài, v.v. mạch bảo vệ, khi bất kỳ lỗi nào xảy ra, tắt đầu ra, báo động âm thanh và ánh sáng.Ngoài việc bảo vệ trên, nó còn có chức năng bảo vệ các giá trị RMS bảo vệ dung sai, thiết bị dừng khẩn cấp, chẳng hạn như cải thiện hoạt động. |
| Điện áp đầu ra định mức | 120Vrms |
| hiệu suất khuếch đại | ＞95% |
| Cái quạt | |
| Quyền lực | 0,75kW |
| luồng không khí | 0,3m3/giây |
| đường kính ống dẫn | 120mm |
| Áp lực | 0,048kgf/cm2 |
| Bàn mở rộng theo chiều dọc | |
| kích thước bảng | 600mm×600mm |
| khối lượng tương đương | 23kg |
| tần số trên | 2000Hz |
| Vật liệu mặt bàn | Nhôm |
| trượt ngang | |
| kích thước bảng | 600mm×600mm |
| độ dày | 30 mm |
| trọng lượng mặt bàn | 36kg |
| Tính thường xuyên | 2000Hz |
| mang số | 1 |
| mang trọng lượng | 0,58kg |
| Trọng lượng đầu nối | 1,4kg |
| Tải tối đa | 300kg |
| Vật liệu mặt bàn | Nhôm |
Dịch vụ hỗ trợ khách hàng:
Ø Cài đặt
Ø Đào tạo (Đào tạo nhân viên khách hàng)
Ø Hiệu chuẩn
Ø Bảo trì dự phòng
Ø Linh kiện thay thế
Ø Hỗ trợ qua điện thoại hoặc internet
Ø Chẩn đoán và sửa chữa tại chỗ / chẩn đoán và sửa chữa trực tuyến
Người liên hệ: Ms Kris
Tel: +8613049739311
