Thông tin chi tiết sản phẩm:
|
| Mô-men xoắn định mức tối đa: | 100 N.m | Độ ẩm làm việc: | ≤85% RH |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức (Nm): | ≤16 | Mô-men xoắn: | 2,4-120Kgf.cm |
| Tốc độ (RPM): | 1.6-1620RPM | Dòng điện liên tục (A): | 0,01-1A |
| Điểm nổi bật: | Động cơ bánh răng DC không chổi than 86mm,Động cơ bánh răng DC không chổi than 3000rpm,Động cơ bánh răng không chổi than Nema34 |
||

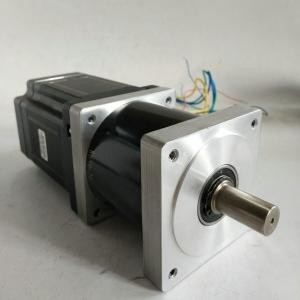

Nema 34 Đường kính 86mm 3000 vòng / phút Động cơ bánh răng DC không chổi than 48v 500w
Ưu điểm của động cơ BLDC:
Động cơ BLDC có ba cuộn dây trên stato sẽ có sáu dây điện (hai dây cho mỗi cuộn dây) kéo dài từ các cuộn dây này.Trong hầu hết các triển khai, ba trong số các dây này sẽ được kết nối bên trong, với ba dây còn lại kéo dài từ thân động cơ (ngược lại với hai dây kéo dài từ động cơ chổi than được mô tả trước đó).Đấu dây trong vỏ động cơ BLDC phức tạp hơn so với việc chỉ kết nối các cực dương và cực âm của pin nguồn;chúng ta sẽ xem xét kỹ hơn cách các động cơ này hoạt động trong phần thứ hai của loạt bài này.Dưới đây, chúng tôi kết luận bằng cách xem xét những ưu điểm của động cơ BLDC.
Một lợi thế lớn là hiệu quả, vì những động cơ này có thể điều khiển liên tục ở lực quay (mô-men xoắn) tối đa.Ngược lại, động cơ chổi than chỉ đạt mô-men xoắn cực đại tại một số điểm nhất định trong vòng quay.Để một động cơ có chổi than cung cấp mô-men xoắn giống như mô hình không chổi than, nó sẽ cần sử dụng nam châm lớn hơn.Đây là lý do tại sao ngay cả những động cơ BLDC nhỏ cũng có thể cung cấp công suất đáng kể.
Lợi thế lớn thứ hai - liên quan đến lợi thế đầu tiên - là khả năng kiểm soát.Động cơ BLDC có thể được điều khiển, sử dụng cơ chế phản hồi, để cung cấp chính xác mô-men xoắn và tốc độ quay mong muốn.Đổi lại, điều khiển chính xác giúp giảm tiêu thụ năng lượng và sinh nhiệt, đồng thời—trong trường hợp động cơ chạy bằng pin—kéo dài tuổi thọ của pin.
Động cơ BLDC cũng mang lại độ bền cao và ít tạo ra tiếng ồn điện nhờ không sử dụng chổi than.Với động cơ có chổi than, chổi than và cổ góp bị mài mòn do tiếp xúc chuyển động liên tục, đồng thời tạo ra tia lửa điện khi tiếp xúc.Đặc biệt, tiếng ồn điện là kết quả của các tia lửa điện mạnh có xu hướng xảy ra ở những khu vực mà chổi than đi qua các khoảng trống trong cổ góp.Đây là lý do tại sao động cơ BLDC thường được coi là thích hợp hơn trong các ứng dụng cần tránh nhiễu điện.
Các thông số chính được tham khảo trong việc lựa chọn động cơ DC không chổi than như sau:
Mô-men xoắn cực đại: điều này có thể đạt được bằng cách thêm mô-men xoắn tải, mô-men quán tính và ma sát.Ngoài ra, các yếu tố bổ sung như lực cản không khí của khe hở không khí ảnh hưởng đến mô-men xoắn cực đại.
Mô-men xoắn mô-đun vuông: có thể được coi là mô-men xoắn đầu ra liên tục cần thiết cho ứng dụng thực tế, được xác định bởi nhiều yếu tố: mô-men xoắn cực đại, mô-men xoắn tải, mô-men quán tính, gia tốc, giảm tốc và thời gian chạy, v.v.
Tốc độ: đây là tốc độ yêu cầu, có thể được xác định theo đường cong hình thang tốc độ của động cơ, thông thường nên để lại 10% biên độ trong tính toán.
Động cơ dc không chổi than 86mm:
| Model FL86BLS71-48V-30220B-3 | ||||||
| Sự chỉ rõ | Đơn vị | 86BLS58 | 86BLS71 | 86BLS84 | 86BLS98 | 86BLS125 |
| số pha | Giai đoạn | 3 | ||||
| Số Cực | người Ba Lan | số 8 | ||||
| Điện áp định mức | VDC | 48 | ||||
| Tốc độ định mức | vòng/phút | 3000 | ||||
| Mô-men xoắn định mức | Nm | 0,35 | 0,7 | 1,05 | 1.4 | 2.1 |
| Đánh giá hiện tại | ampe | 3 | 6.3 | 9 | 11,5 | 18 |
| Công suất định mức | W | 110 | 220 | 330 | 440 | 660 |
| Mô men xoắn cực đại | Nm | 1,05 | 2.1 | 3,15 | 4.2 | 6.3 |
| cao điểm hiện tại | ampe | 9 | 19 | 27 | 35 | 54 |
| Quay lại EMF | V/Krpm | 13.7 | 13 | 13,5 | 13.7 | 13,5 |
| Mô-men xoắn không đổi | Nm/A | 0,13 | 0,12 | 0,13 | 0,13 | 0,13 |
| Rotor quán tính | gc㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| Chiều dài cơ thể | mm | 71 | 84,5 | 98 | 111,5 | 138,5 |
| Trọng lượng | Kilôgam | 1,5 | 1.9 | 2.3 | 2.7 | 4 |
| cảm biến | mật ong | |||||
| Lớp cách nhiệt | b | |||||
| Mức độ bảo vệ | IP30 | |||||
| Nhiệt độ bảo quản | -25～+70℃ | |||||
| Nhiệt độ hoạt động | -15～+50℃ | |||||
| Độ ẩm làm việc | ≤85% độ ẩm | |||||
| Môi trường làm việc | Ngoài trời (Không có ánh sáng mặt trời trực tiếp), Không có khí ăn mòn, Không có khí dễ cháy, Không có sương dầu, Không có bụi | |||||
| Độ cao | 1000m trở xuống | |||||
Thông số kỹ thuật điện hộp số:
| Tỉ lệ giảm | 4 | 5 | 10 | 16 | 20 | 25 | 40 | 50 | 100 |
| Số hộp số | 1 | 3 | |||||||
| hiệu quả truyền tải | 91% | 82% | |||||||
| định mức mô-men xoắn | 50Nm | 80Nm | |||||||
| Mô-men xoắn định mức tối đa | 100Nm | 160 Nm | |||||||
| Chiều dài L2 (mm) | 75 | 90 |
|||||||
Đặc điểm kỹ thuật của động cơ JK57BLS:
| Người mẫu | ||||||
| Sự chỉ rõ | Đơn vị | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| số pha | Giai đoạn | 3 | ||||
| Số Cực | người Ba Lan | 4 | ||||
| Điện áp định mức | VDC | 36 | ||||
| Tốc độ định mức | vòng/phút | 4000 | ||||
| Mô-men xoắn định mức | Nm | 0,055 | 0,11 | 0,22 | 0,33 | 0,44 |
| Đánh giá hiện tại | ampe | 1.2 | 2 | 3.6 | 5.3 | 6,8 |
| Công suất định mức | W | 23 | 46 | 92 | 138 | 184 |
| Mô men xoắn cực đại | Nm | 0,16 | 0,33 | 0,66 | 1 | 1,32 |
| cao điểm hiện tại | ampe | 3,5 | 6,8 | 11,5 | 15,5 | 20,5 |
| Quay lại EMF | V/Krpm | 7,8 | 7,7 | 7.4 | 7.3 | 7.1 |
| Mô-men xoắn không đổi | Nm/A | 0,074 | 0,073 | 0,07 | 0,07 | 0,068 |
| Rotor quán tính | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| Chiều dài cơ thể | mm | 37 | 47 | 67 | 87 | 107 |
| Trọng lượng | Kilôgam | 0,33 | 0,44 | 0,75 | 1 | 1,25 |
| cảm biến | mật ong | |||||
| Lớp cách nhiệt | b | |||||
| Mức độ bảo vệ | IP30 | |||||
| Nhiệt độ bảo quản | -25～+70℃ | |||||
| Nhiệt độ hoạt động | -15～+50℃ | |||||
| Độ ẩm làm việc | ≤85% độ ẩm | |||||
| Môi trường làm việc | Ngoài trời (không có ánh sáng mặt trời trực tiếp), không có khí ăn mòn, không có khí dễ cháy, không có sương dầu, không có bụi | |||||
| Độ cao | 1000 mét trở xuống |
|||||
Thường đặt câu hỏi:
Hỏi: Sản phẩm chính của bạn là gì?
Trả lời: Chúng tôi hiện đang sản xuất động cơ DC có chổi than, động cơ bánh răng DC có chổi than, động cơ bánh răng DC hành tinh, động cơ DC không chổi than, động cơ bước, động cơ AC và hộp số hành tinh có độ chính xác cao.Bạn có thể xem thông số kỹ thuật của các động cơ trên trên trang web của chúng tôi và bạn có thể gửi email cho chúng tôi để đề xuất các động cơ cần thiết theo thông số kỹ thuật của bạn.
Q: Làm thế nào để chọn đúng động cơ?
Trả lời: Nếu bạn có hình ảnh hoặc bản vẽ của động cơ để cho chúng tôi xem hoặc nếu bạn có các thông số kỹ thuật chi tiết như điện áp, tốc độ, mô-men xoắn, kích thước động cơ, chế độ làm việc của động cơ, tuổi thọ cần thiết và độ ồn, vui lòng cho chúng tôi biết. mà chúng tôi có thể giới thiệu Một động cơ phù hợp theo yêu cầu của bạn.
Q: Bạn có dịch vụ tùy chỉnh cho động cơ tiêu chuẩn của mình không?
Trả lời: Có, chúng tôi có thể tùy chỉnh theo yêu cầu của bạn về điện áp, tốc độ, mô-men xoắn và kích thước/hình dạng trục.Nếu bạn cần hàn thêm dây/cáp vào các cực hoặc cần thêm đầu nối, tụ điện hoặc EMC, chúng tôi cũng có thể sản xuất.
Q: Bạn có dịch vụ thiết kế động cơ riêng không?
Trả lời: Có, chúng tôi muốn thiết kế động cơ riêng cho khách hàng, nhưng có thể có một số chi phí phát triển khuôn và chi phí thiết kế.
Q: Thời gian giao hàng của bạn là gì?
Trả lời: Nói chung, phải mất 15-30 ngày đối với các sản phẩm tiêu chuẩn thông thường của chúng tôi và lâu hơn đối với các sản phẩm tùy chỉnh của chúng tôi.Nhưng chúng tôi rất linh hoạt về thời gian giao hàng, điều này sẽ phụ thuộc vào đơn hàng cụ thể.
