Thông tin chi tiết sản phẩm:
|
| Vật liệu chống điện: | 100MΩ Tối thiểu, 500VDC | Độ bền điện môi: | 500VDC trong một phút |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức (Nm): | ≤16 | Mô-men xoắn: | 2,4-120Kgf.cm |
| Tốc độ (RPM): | 1.6-1620RPM | Dòng điện liên tục (A): | 0,01-1A |
| Điểm nổi bật: | Động cơ bánh răng DC không chổi than 24V,Động cơ bánh răng DC không chổi than 0,11N |
||

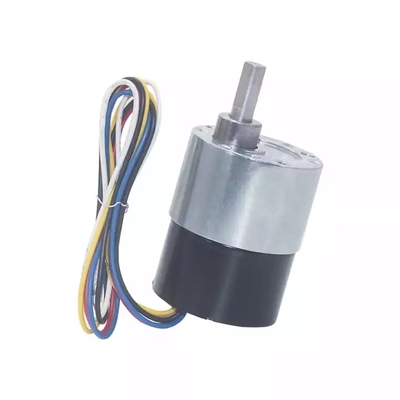

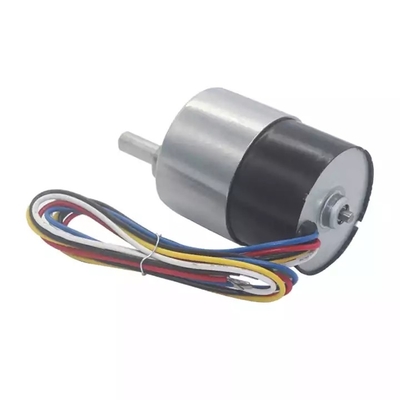

M 2500rpm Hộp số động cơ DC không chổi than 3 pha 24V 0.11N OEM
Kiểm soát các biện pháp đối phó rò rỉ dầu giảm tốc:
1. Cải thiện nắp thoáng khí và tấm che lỗ kiểm tra: áp suất bên trong bộ giảm tốc lớn hơn áp suất khí quyển bên ngoài là một trong những nguyên nhân chính dẫn đến rò rỉ dầu.Nếu chúng ta cố gắng làm cân bằng áp suất bên trong và bên ngoài, thì có thể ngăn chặn được sự rò rỉ dầu.Mặc dù bộ giảm tốc có nắp thoáng khí nhưng lỗ thông hơi quá nhỏ, rất dễ bị than nghiền và dầu làm tắc nghẽn.Hơn nữa, mỗi khi tiếp nhiên liệu, bạn nên mở tấm che lỗ kiểm tra, điều này sẽ làm tăng khả năng rò rỉ dầu khi mở ra, dẫn đến chỗ ban đầu không rò rỉ cũng sẽ rò rỉ.Vì lý do này, một nắp thoáng khí kiểu cốc dầu đã được chế tạo và nắp mỏng ban đầu của lỗ kiểm tra đã được thay đổi thành dày 6 mm và nắp thoáng khí kiểu cốc dầu được hàn vào tấm che.Đường kính của lỗ thông hơi là 6 mm, thuận tiện cho việc thông gió và tạo ra áp suất đồng đều.Ngoài ra, khi tiếp nhiên liệu, dầu được tiếp nhiên liệu từ cốc dầu mà không cần mở nắp lỗ kiểm tra, giúp giảm khả năng rò rỉ dầu.
2. Dòng chảy tự do: Để làm cho dầu bôi trơn dư thừa do bánh răng ném vào ổ trục không tích tụ ở phốt trục, dầu bôi trơn dư thừa phải chảy ngược về bể dầu theo một hướng nhất định, nghĩa là đạt được dòng chảy tự do.Phương pháp cụ thể là mở một rãnh hồi dầu nghiêng về phía máy ở tâm ổ đỡ, đồng thời mở một khe hở ở miệng thẳng của nắp cuối.Khe hở đối diện với rãnh hồi dầu, do đó dầu bôi trơn thừa chảy ngược trở lại bể dầu qua khe hở và rãnh hồi dầu.

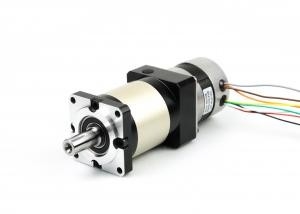

Bạn có thể chọn loại động cơ bên dưới để lắp ráp hộp số hành tinh JK:
| Dòng động cơ | Kích thước động cơ | Công suất động cơ | Tốc độ định mức động cơ |
| động cơ dc không chổi than | Nema17 | 26 tuần | 4000 vòng / phút |
| 52,5w | |||
| 77,5w | |||
| 105w | |||
| Nema23 | 23 tuần | 4000 vòng / phút | |
| 46w | |||
| 92w | |||
| 138w | |||
| 184w | |||
| Nema24 | 94w | 3000 vòng / phút | |
| 188w | |||
| 283w | |||
| 377 tuần | |||
| Trên đây chỉ dành cho các sản phẩm đại diện, các sản phẩm có yêu cầu đặc biệt có thể được thực hiện theo yêu cầu của khách hàng. | |||
PLANETARY-GEARBOX Tình hình chung:
| LOẠI | SÂN KHẤU | TỈ LỆ | PHẢN ỨNG DỮ DỘI | HIỆU QUẢ | TIẾNG ỒN | TẢI TRỌNG ĐỊNH MỨC | TẢI TỐI ĐA |
| PG42 | 1 | 1:3 1:4 1:5 1:10 | ≤15 vòng cung phút | 96% | ≤40db | 12Nm | 18Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 vòng cung phút | 92% | ≤40db | 20Nm | 30Nm | |
| PG57 | 1 | 1:3 1:4 1:5 1:10 | ≤15 vòng cung phút | 96% | ≤45db | 20Nm | 30Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 vòng cung phút | 92% | ≤45db | 40Nm | 60Nm |
Thông số kỹ thuật chung của động cơ bldc:
| Mục | Sự chỉ rõ |
| loại quanh co | Ngôi sao |
| góc hiệu ứng hội trường | góc điện 120 độ |
| hết trục | 0,025mm |
| chơi xuyên tâm | 0,02mm＠450g |
| Kết thúc | 0,08mm＠450g |
| Lực hướng tâm tối đa | 75N ＠ 20 mm tạo thành mặt bích |
| Lực lượng tối đa | 15N |
| lớp cách nhiệt | Hạng B |
| Độ bền điện môi | 500VDC trong một phút |
| Vật liệu chống điện | Tối thiểu 100MΩ,500VDC |
Đặc điểm kỹ thuật của động cơ JK57BLS:
| Người mẫu | ||||||
| Sự chỉ rõ | Đơn vị | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| số pha | Giai đoạn | 3 | ||||
| Số Cực | người Ba Lan | 4 | ||||
| Điện áp định mức | VDC | 36 | ||||
| Tốc độ định mức | vòng/phút | 4000 | ||||
| Mô-men xoắn định mức | Nm | 0,055 | 0,11 | 0,22 | 0,33 | 0,44 |
| Đánh giá hiện tại | ampe | 1.2 | 2 | 3.6 | 5.3 | 6,8 |
| Công suất định mức | W | 23 | 46 | 92 | 138 | 184 |
| Mô men xoắn cực đại | Nm | 0,16 | 0,33 | 0,66 | 1 | 1,32 |
| cao điểm hiện tại | ampe | 3,5 | 6,8 | 11,5 | 15,5 | 20,5 |
| Quay lại EMF | V/Krpm | 7,8 | 7,7 | 7.4 | 7.3 | 7.1 |
| Mô-men xoắn không đổi | Nm/A | 0,074 | 0,073 | 0,07 | 0,07 | 0,068 |
| Rotor quán tính | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| Chiều dài cơ thể | mm | 37 | 47 | 67 | 87 | 107 |
| Trọng lượng | Kilôgam | 0,33 | 0,44 | 0,75 | 1 | 1,25 |
| cảm biến | mật ong | |||||
| Lớp cách nhiệt | b | |||||
| Mức độ bảo vệ | IP30 | |||||
| Nhiệt độ bảo quản | -25～+70℃ | |||||
| Nhiệt độ hoạt động | -15～+50℃ | |||||
| Độ ẩm làm việc | ≤85% độ ẩm | |||||
| Môi trường làm việc | Ngoài trời (không có ánh sáng mặt trời trực tiếp), không có khí ăn mòn, không có khí dễ cháy, không có sương dầu, không có bụi | |||||
| Độ cao | 1000 mét trở xuống |
|||||
Thường đặt câu hỏi:
Hỏi: Sản phẩm chính của bạn là gì?
Trả lời: Chúng tôi hiện đang sản xuất động cơ DC có chổi than, động cơ bánh răng DC có chổi than, động cơ bánh răng DC hành tinh, động cơ DC không chổi than, động cơ bước, động cơ AC và hộp số hành tinh có độ chính xác cao.Bạn có thể xem thông số kỹ thuật của các động cơ trên trên trang web của chúng tôi và bạn có thể gửi email cho chúng tôi để đề xuất các động cơ cần thiết theo thông số kỹ thuật của bạn.
Q: Làm thế nào để chọn đúng động cơ?
Trả lời: Nếu bạn có hình ảnh hoặc bản vẽ của động cơ để cho chúng tôi xem hoặc nếu bạn có các thông số kỹ thuật chi tiết như điện áp, tốc độ, mô-men xoắn, kích thước động cơ, chế độ làm việc của động cơ, tuổi thọ cần thiết và độ ồn, vui lòng cho chúng tôi biết. mà chúng tôi có thể giới thiệu Một động cơ phù hợp theo yêu cầu của bạn.
Q: Bạn có dịch vụ tùy chỉnh cho động cơ tiêu chuẩn của mình không?
Trả lời: Có, chúng tôi có thể tùy chỉnh theo yêu cầu của bạn về điện áp, tốc độ, mô-men xoắn và kích thước/hình dạng trục.Nếu bạn cần hàn thêm dây/cáp vào các cực hoặc cần thêm đầu nối, tụ điện hoặc EMC, chúng tôi cũng có thể sản xuất.
Q: Bạn có dịch vụ thiết kế động cơ riêng không?
Trả lời: Có, chúng tôi muốn thiết kế động cơ riêng cho khách hàng, nhưng có thể có một số chi phí phát triển khuôn và chi phí thiết kế.
Q: Thời gian giao hàng của bạn là gì?
Trả lời: Nói chung, phải mất 15-30 ngày đối với các sản phẩm tiêu chuẩn thông thường của chúng tôi và lâu hơn đối với các sản phẩm tùy chỉnh của chúng tôi.Nhưng chúng tôi rất linh hoạt về thời gian giao hàng, điều này sẽ phụ thuộc vào đơn hàng cụ thể.
