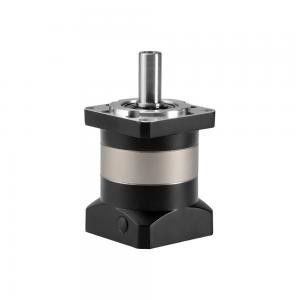

Coreless Brushless Low Noise Spur Gear Motor Với hộp giảm tốc hành tinh

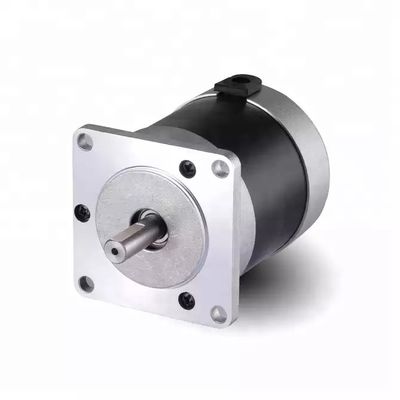

Động cơ bánh răng có độ ồn thấp Động cơ không chổi than Coreless với hộp giảm tốc hành tinh

Các tính năng của Bộ giảm tốc gắn trên chân dòng R:

Bộ giảm tốc bánh răng xoắn ốc dòng R:

1. Hơn 35 năm kinh nghiệm trong lĩnh vực R&D và sản xuất, xuất khẩu động cơ bánh răng & hộp số công nghiệp.

2. Tiêu chuẩn hóa loạt hộp số

3. Khả năng thiết kế mạnh mẽ cho hộp số công suất lớn và tùy chỉnh.

4. Hộp số chất lượng cao và nhà cung cấp giải pháp đã được chứng minh.

5. Quy trình kiểm soát chất lượng nghiêm ngặt, chất lượng ổn định.

6. Ít hơn 2% khiếu nại về chất lượng.

7. Thiết kế kiểu mô-đun, thời gian giao hàng ngắn.

8. Phản ứng nhanh & dịch vụ chuyên nghiệp.

Thông số sản phẩm

thông số kỹ thuật				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
thông số kỹ thuật
tối đa.mô-men xoắn			Nm	Mô-men xoắn định mức 1,5 lần
Mô-men xoắn dừng khẩn cấp			Nm	Mô-men xoắn định mức 2,5 lần
tối đa.tải xuyên tâm			N	185	240	400	450	1240	2250
tối đa.Tải dọc trục			N	150	220	420	430	1000	1500
Độ cứng xoắn			Nm/arcmin	0,7	1.8	4.7	4,85	11	35
Tốc độ đầu vào tối đa			vòng/phút	8000	8000	6000	6000	6000	4000
Tốc độ đầu vào định mức			vòng/phút	4500	4000	3500	3500	3500	3000
Tiếng ồn			dB	<55	<58	<60	<60	<65	<70
Thời gian sống trung bình			h	20000
Hiệu quả đầy tải			%	L1≥96% L2≥94%
Trả lại phản ứng dữ dội	P1	L1	vòng cung	<8	S8	<8	<8	S8	<8
		L2	vòng cung	S12	S12	S12	S12	S12	S12
	P2	L1	vòng cung	£16	<16	216	S16	<16	£16
		L2	vòng cung	S20	£20	<20	<20	S20	<20
Thời điểm của bảng quán tính	L1	3	Kg*cm2	0,10	0,46	0,77	1,73	12,78	36,72
		4	Kg*cm2	0,10	0,46	0,77	1,73	12,78	36,72
		5	Kg*cm2	0,10	0,46	0,77	1,73	12,78	36,72
		7	Kg*cm2	0,06	0,41	0,65	1,42	11.38	34.02
		10	Kg*cm2	0,06	0,41	0,65	1,42	11.38	34.02
	L2	12	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		15	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		16	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		20	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		25	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		28	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		30	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		35	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		40	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34,24
		50	Kg*cm2	0,05	0,34	0,58	1,25	11.48	34.02
		70	Kg*cm2	0,05	0.^4	0,58	1,25	11.48	34.02
		100	Kg*cm2	0,05	0,34	0,58	1,25	11.48	34.02
Thông số kỹ thuật	Mức độ	Tỉ lệ		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Mô-men xoắn định mức	L1	3	Nm	/	27	50	96	161	364
		4	Nm	16	40	90	122	210	423
		5	Nm	15	40	90	122	210	423
		7	Nm	12	34	48	95	170	358
		10	Nm	10	16	22	56	86	210
	L2	12	Nm	/	27	50	96	161	364
		15	Nm	/	27	50	96	161	364
		16	Nm	16	40	90	122	210	423
		20	Nm	15	40	90	122	210	423
		25	Nm	16	40	90	122	210	423
		28	Nm	16	40	90	122	210	423
		30	Nm	/	27	50	96	161	364
		35	Nm	12	40	90	122	210	423
		40	Nm	16	40	90	122	210	423
		50	Nm	15	40	90	122	210	423
		70	Nm	12	34	48	95	170	358
		100	Nm	10	16	22	56	86	210
Mức độ bảo vệ			IP65
Nhiệt độ hoạt động			90°C = 1O°C
Trọng lượng	L1		Kilôgam	0,43	0,98	2.3	3.12	7.08	15,5
	L2		Kilôgam	0,65	1,26	2,97	3,82	8,7	17

Thường đặt câu hỏi:

Hỏi: Sản phẩm chính của bạn là gì?

Trả lời: Chúng tôi hiện đang sản xuất động cơ DC có chổi than, động cơ bánh răng DC có chổi than, động cơ bánh răng DC hành tinh, động cơ DC không chổi than, động cơ bước, động cơ AC và hộp số hành tinh có độ chính xác cao.Bạn có thể xem thông số kỹ thuật của các động cơ trên trên trang web của chúng tôi và bạn có thể gửi email cho chúng tôi để đề xuất các động cơ cần thiết theo thông số kỹ thuật của bạn.

Q: Làm thế nào để chọn đúng động cơ?

Trả lời: Nếu bạn có hình ảnh hoặc bản vẽ của động cơ để cho chúng tôi xem hoặc nếu bạn có các thông số kỹ thuật chi tiết như điện áp, tốc độ, mô-men xoắn, kích thước động cơ, chế độ làm việc của động cơ, tuổi thọ cần thiết và độ ồn, vui lòng cho chúng tôi biết. mà chúng tôi có thể giới thiệu Một động cơ phù hợp theo yêu cầu của bạn.

Q: Bạn có dịch vụ tùy chỉnh cho động cơ tiêu chuẩn của mình không?

Trả lời: Có, chúng tôi có thể tùy chỉnh theo yêu cầu của bạn về điện áp, tốc độ, mô-men xoắn và kích thước/hình dạng trục.Nếu bạn cần hàn thêm dây/cáp vào các cực hoặc cần thêm đầu nối, tụ điện hoặc EMC, chúng tôi cũng có thể sản xuất.

Q: Bạn có dịch vụ thiết kế động cơ riêng không?

Trả lời: Có, chúng tôi muốn thiết kế động cơ riêng cho khách hàng, nhưng có thể có một số chi phí phát triển khuôn và chi phí thiết kế.

Q: Thời gian giao hàng của bạn là gì?

Trả lời: Nói chung, phải mất 15-30 ngày đối với các sản phẩm tiêu chuẩn thông thường của chúng tôi và lâu hơn đối với các sản phẩm tùy chỉnh của chúng tôi.Nhưng chúng tôi rất linh hoạt về thời gian giao hàng, điều này sẽ phụ thuộc vào đơn hàng cụ thể.
