Thông tin chi tiết sản phẩm:
|
| Vôn: | 24V, 48V, 72V | Sự chỉ rõ: | UL, CE, ISO9001, CCC, RoHS |
|---|---|---|---|
| đường kính hộp số: | 42mm | Mô-men xoắn: | 2,4-120Kgf.cm |
| Tốc độ (RPM): | 1.6-1620RPM | Dòng điện liên tục (A): | 0,01-1A |
| Điểm nổi bật: | Động cơ giảm tốc không chổi than 110V,Động cơ giảm tốc không chổi than Nema 23,Động cơ giảm tốc không chổi than 240V |
||

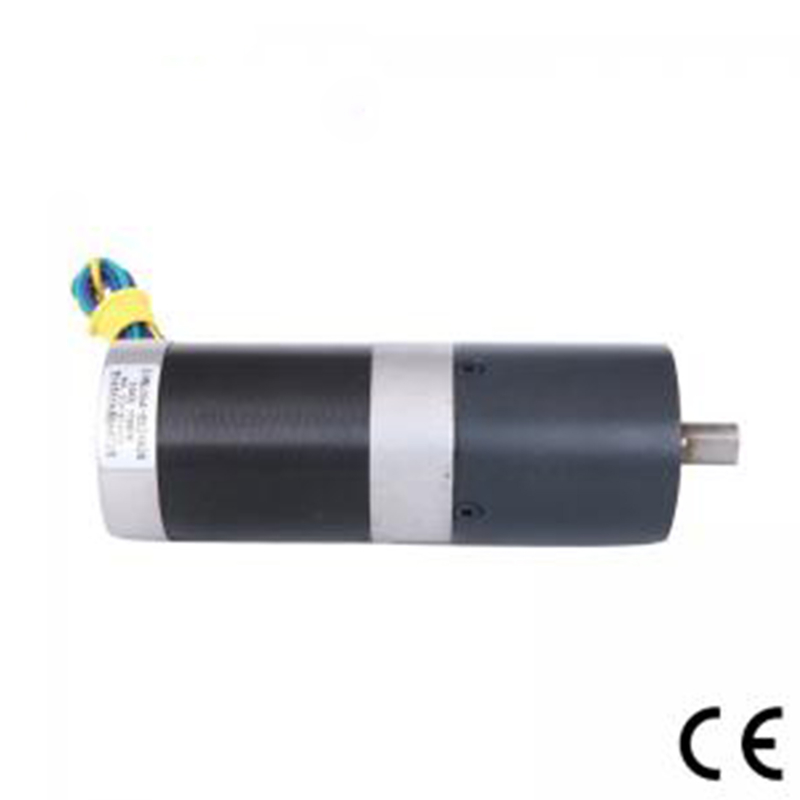

Độ ồn thấp Nema 23 Động cơ không chổi than 24 V 48V 110V 240V Có thể tùy chỉnh
Đội ngũ kỹ sư của chúng tôi có nhiều thập kỷ kinh nghiệm trong việc thiết kế và sản xuất các bánh răng Stepper, Brushless và Worm.Điều này đảm bảo thiết kế động cơ bánh răng tối ưu cho nhiều ứng dụng động cơ bánh răng.
Động cơ Động cơ không chổi than hộp số được coi là động cơ hiệu suất cao có khả năng cung cấp lượng mô-men xoắn lớn trong dải tốc độ rộng (500 – 15.000 RPM).Theo yêu cầu của khách hàng, các động cơ này có thể được quấn để phù hợp với yêu cầu về điện áp, dòng điện và tốc độ cụ thể.Các tùy chọn khác bao gồm cáp, đầu nối và nhiều cấu hình trục. Điều này tạo ra một động cơ bánh răng, nhỏ gọn, là lựa chọn tuyệt vời cho các ứng dụng quan trọng về mô-men xoắn cao và không gian.
Đặc điểm kỹ thuật điện:
| Người mẫu | ||
| Phần động cơ | 57BL05A-052AG26 | |
| Chống lại | OHMS | 0,35 |
| Định mức điện áp | VDC | 24 |
| Không có tốc độ tải | vòng/phút | 4500 ± 10% |
| Không có tải trọng hiện tại | apms | 1 |
| Tốc độ định mức | vòng/phút | 3000±200 |
| Mô-men xoắn định mức | Nm | 0,33 |
| Mô-men xoắn không đổi | Nm/A | 0,062 |
| Trở lại hằng số EMF | V/kRPM | 6,5 |
| THÔNG SỐ KỸ THUẬT ĐỘNG CƠ CÓ BÁNH RĂNG HÀNH TINH | ||
| Mô-men xoắn định mức | Nm | 6.1 |
| Tốc độ định mức | vòng/phút | 115±10% |
| Tỉ lệ | 26:1 | |
Sơ đồ hệ thống dây điện:
| HÀM SỐ | MÀU SẮC | |
| +5V | MÀU ĐỎ |
UL1007 26AWG |
| HỘI TRƯỜNG A | MÀU VÀNG | |
| HỘI TRƯỜNG B | MÀU XANH LÁ | |
| HỘI TRƯỜNG C | MÀU XANH DA TRỜI | |
| GND | MÀU ĐEN | |
| GIAI ĐOẠN MỘT | MÀU VÀNG |
UL1015 20AWG |
| GIAI ĐOẠN B | MÀU XANH LÁ | |
| GIAI ĐOẠN C | MÀU XANH DA TRỜI |
Kích thước cơ học
Hộp số hành tinh 56mm
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng xuyên tâm (10mm từ mặt bích)N | Tải trọng trục trục (N) | Lực nhấn trục tối đa (N) | Chơi xuyên tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | Vòng bi | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
| Số đoàn tàu hộp số | 1 | 2 |
| Tỉ lệ giảm |
1/6 |
15/1,18/1,26/1,47/1,66 |
| Chiều dài (mm) |
41.3 |
59,6 |
| Trọng lượng (g) |
491.0 |
700.0 |
Kích thước cơ học
Thường đặt câu hỏi:
Hỏi: Sản phẩm chính của bạn là gì?

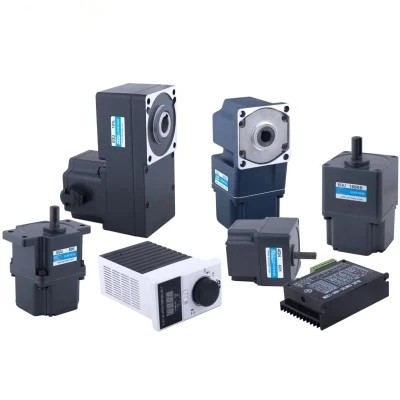

Trả lời: Chúng tôi hiện đang sản xuất động cơ DC có chổi than, động cơ bánh răng DC có chổi than, động cơ bánh răng DC hành tinh, động cơ DC không chổi than, động cơ bước, động cơ AC và hộp số hành tinh có độ chính xác cao.Bạn có thể xem thông số kỹ thuật của các động cơ trên trên trang web của chúng tôi và bạn có thể gửi email cho chúng tôi để đề xuất các động cơ cần thiết theo thông số kỹ thuật của bạn.
Q: Làm thế nào để chọn đúng động cơ?
Trả lời: Nếu bạn có hình ảnh hoặc bản vẽ của động cơ để cho chúng tôi xem hoặc nếu bạn có các thông số kỹ thuật chi tiết như điện áp, tốc độ, mô-men xoắn, kích thước động cơ, chế độ làm việc của động cơ, tuổi thọ cần thiết và độ ồn, vui lòng cho chúng tôi biết. mà chúng tôi có thể giới thiệu Một động cơ phù hợp theo yêu cầu của bạn.
Q: Bạn có dịch vụ tùy chỉnh cho động cơ tiêu chuẩn của mình không?
Trả lời: Có, chúng tôi có thể tùy chỉnh theo yêu cầu của bạn về điện áp, tốc độ, mô-men xoắn và kích thước/hình dạng trục.Nếu bạn cần hàn thêm dây/cáp vào các cực hoặc cần thêm đầu nối, tụ điện hoặc EMC, chúng tôi cũng có thể sản xuất.
Q: Bạn có dịch vụ thiết kế động cơ riêng không?
Trả lời: Có, chúng tôi muốn thiết kế động cơ riêng cho khách hàng, nhưng có thể có một số chi phí phát triển khuôn và chi phí thiết kế.
Q: Thời gian giao hàng của bạn là gì?
Trả lời: Nói chung, phải mất 15-30 ngày đối với các sản phẩm tiêu chuẩn thông thường của chúng tôi và lâu hơn đối với các sản phẩm tùy chỉnh của chúng tôi.Nhưng chúng tôi rất linh hoạt về thời gian giao hàng, điều này sẽ phụ thuộc vào đơn hàng cụ thể.
