Thông tin chi tiết sản phẩm:
|
| Tính thường xuyên: | 5-3000Hz | lực sin: | 50000N |
|---|---|---|---|
| lực xung kích: | 100000N | Phương pháp làm mát: | làm mát không khí |
| Nguồn cấp: | Điện áp xoay chiều 3 pha 380V ±10% AC 50Hz | Tải trọng tối đa: | 800kg |
| max. tối đa acceleration sự tăng tốc: | 980m/s2 | bảng trượt: | có thể được tùy chỉnh |
| Làm nổi bật: | Thiết Bị Kiểm Tra Độ Rung,Hệ Thống Kiểm Tra Độ Rung |
||

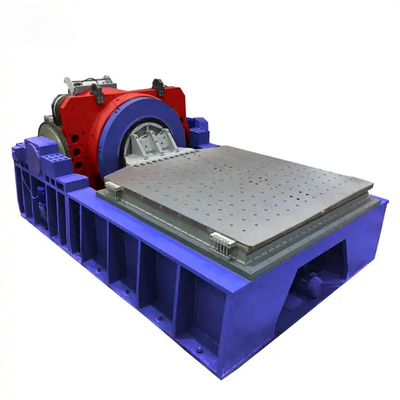

Máy kiểm tra độ rung tần số cao làm mát bằng không khí điện từ
Hiệu suất hệ thống:
Tần số cộng hưởng bậc nhất cao và tần suất sử dụng rộng Thiết kế cấu trúc khung động được tối ưu hóa, đặc biệt là cấu trúc yếu của cấu trúc chuyển động, khung xương của cấu trúc truyền thống, được thiết kế để tăng cường độ cứng truyền động;vòng quanh co cố định tổng hợp và cuộn dây được kết nối bằng keo và vít.Vòng dây tăng cường cấu trúc mới của lỗ và tăng cường độ cứng của dây quấn.Cải thiện đáng kể tần số rung chung bậc một của cuộn dây chuyển động, vượt xa các sản phẩm tương tự quốc tế.
Độ tin cậy của cuộn dây cuộn động cao Cấu trúc mới và công nghệ mới của vòng gia cố cuộn dây động ban đầu cải thiện đáng kể độ tin cậy chống rung của cuộn dây chuyển động trong môi trường lực đẩy cao, rung gia tốc cao, va đập và nhiệt độ cao.
Hiệu quả làm mát không khí caoThiết kế ống dẫn khí làm mát bàn điện cải tiến: cấu trúc hút gió cải tiến, vòng từ tính phía trên thay thế cửa hút gió kiểu lỗ tròn bằng cửa hút gió kiểu rãnh dài;cuộn dây kích thích sử dụng đường dẫn khí dạng tổ ong và vòng từ ở giữa sử dụng gió loại luồng không khí kép Đường ray và vòng từ dưới sử dụng cấu trúc mới như ống dẫn khí hình nêm, giúp cải thiện đáng kể hiệu quả làm mát.
Quạt làm mát:
Quạt làm mát có ống dẫn khí độc đáo và thiết kế kết cấu khác, quạt có hiệu quả làm mát tốt và độ ồn thấp.
Kiểm tra ngang và dọc:

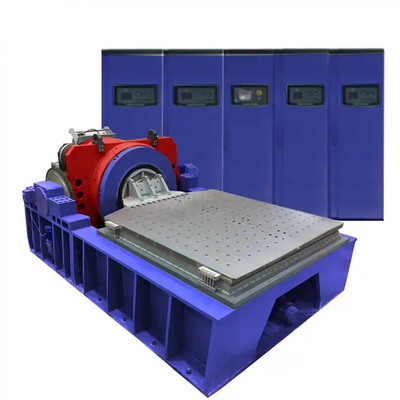

Bàn rung điện có trượt ngang có thể được sử dụng cho các bài kiểm tra ngang và dọc.Việc chuyển đổi giữa hai hướng rất đơn giản và dễ lật.
Áp dụng mô-đun IGBT:
Bộ khuếch đại có các mô-đun MOSFET và IGBT đáng tin cậy cho độ ổn định và độ tin cậy cao.
Thực hiện an toàn:
Sản phẩm đáp ứng các yêu cầu kiểm tra tiêu chuẩn Châu Âu và công tắc dừng khẩn cấp được lắp đặt trên bộ khuếch đại công suất để ứng phó hiệu quả với các trường hợp khẩn cấp.Đáp ứng các yêu cầu an toàn UL và CE của Hoa Kỳ.
| Mục | Sự chỉ rõ |
| Hệ thống tạo rung điện động | |
| Lực lượng định mức (cực đại) dưới hình sin | 32KN |
| lực đẩy tác động | 64KN |
| Dải tần số | 200Hz |
| Dịch chuyển liên tục | trang 59 mm |
| chuyển vị tác động | trang 59 mm |
| Tốc độ định mức tối đa (đỉnh sin) | 2m/giây |
| Gia tốc tối đa (sin) | 0,53 m/s² |
| Đường kính của cuộn dây di chuyển | 445 mm |
| Mô-men xoắn tải không thiên vị cho phép | 300 N•m |
| Khối lượng tương đương của các bộ phận chuyển động | 301 gam |
| Tần số cách ly rung dọc trục | 2,5Hz |
| Tải tối đa cho mẫu | 500 kg |
| rò rỉ từ thông | <10 gauss |
| Kích thước máy đo độ rung dọc | 4505×2500×840 mm(L*W*H, không bao bì) |
| Trọng lượng máy đo độ rung dọc | About5800 kg (không bao bì) |
| bộ khuếch đại công suất | |
| Công suất đầu ra tối đa | 32 kVA |
| S/N (Tỷ lệ tín hiệu trên tạp âm) s-/N | ≥65dB |
| Điện áp đầu ra định mức | 100 V |
| Hiệu suất chuyển đổi | ≥90% |
| Bảo vệ hệ thống | Quá điện áp đầu ra, quá dòng đầu ra, bộ khuếch đại quá nhiệt, bàn rung quá độ dịch chuyển, trượt ngang trên dịch chuyển, lỗi hệ thống làm mát, điện áp đầu ra thấp, lỗi bộ khuếch đại, lỗi nguồn kích thích, ba pha lỗi nguồn điện, v.v. |
| Kích thước bộ khuếch đại công suất | 1720*1200*850 mm (L*W*H, không bao bì) |
