Thông tin chi tiết sản phẩm:
|
| Measuring Force Type: | Load Sensor | Phạm vi kiểm tra dịch chuyển: | Đột quỵ đầy đủ |
|---|---|---|---|
| loại thử nghiệm: | Kiểm tra độ bền kéo / Kiểm tra giữ tải | Nguồn cấp: | AC220V±10% 50Hz |
| Hàng hiệu: | GSKA | Giấy chứng nhận: | CE |
| Phạm vi kiểm tra lực lượng: | 1%-100% | Thông số kỹ thuật MODEL WAL-3000 Tải trọng tối đa 3000kN Kết cấu Thanh đơn Cyli tác động kép: | Tốt hơn ± 0,5% chỉ định |
| Điểm nổi bật: | Thiết bị kiểm tra độ bền kéo,Máy đo độ bền kéo |
||

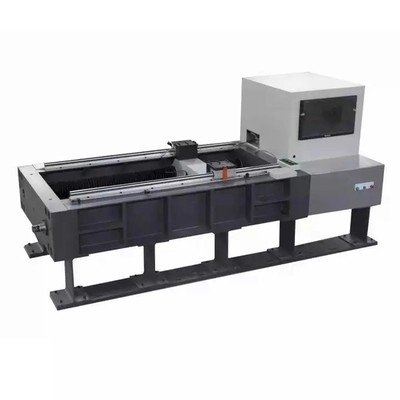

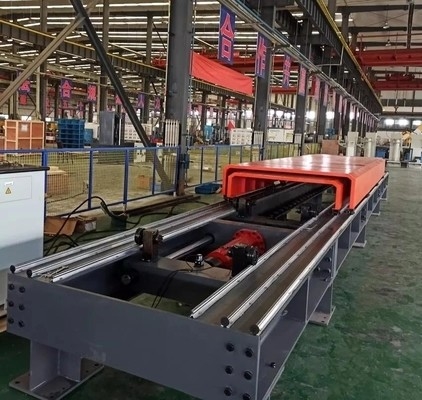

Máy kiểm tra đa năng Servo thủy lực điện OEM cho dây cáp

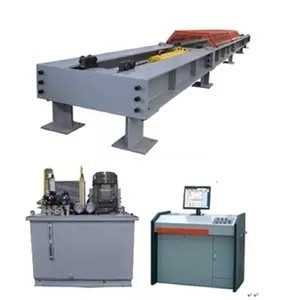

1. Hệ thống máy chủ (như trong hình 1)
Bộ phận chính bao gồm xi lanh dầu, pít-tông xi-lanh, dầm di chuyển, dầm cố định và cảm biến tải. Xy lanh dầu và dầm khung thép hàn, khung ứng suất tạo thành dầm di động và cố định, dầm di chuyển và cố định ở cả hai đầu của dầm với bản vẽ cố định để mẫu được kẹp, loại bỏ tác động kép của ma sát thấp dưới tác động của pít-tông trong xi lanh dầu thủy lực điều khiển chuyển động của chùm tia di động, để kiểm tra lực tác dụng lên mẫu. Chùm cố định và khung ứng suất được nối với nhau bằng bu lông, và không gian thử nghiệm được điều chỉnh thủ công.
2. Hệ thống nguồn dầu (thủy lực):
Hệ thống nguồn dầu bao gồm bốn phần: bộ phận điện bơm dầu, thùng nhiên liệu (bao gồm bộ van và các thiết bị hỗ trợ), hệ thống đường ống và hệ thống điện mạnh.
3. Hệ thống điều khiển, đo lường và hiển thị.
3.1.Nó rất dễ vận hành với tải trọng của van servo tỷ lệ đặc biệt được điều khiển bởi máy kiểm tra thủy lực.
3.2.Sử dụng công nghệ điều khiển máy vi tính để thực hiện duy trì tải của lực kiểm tra;
3.3 lực kiểm tra đo cảm biến tải trọng;
3.4.Màn hình máy tính hiển thị tất cả các loại dữ liệu kiểm tra, vẽ đường cong lực kiểm tra - thời gian và đường cong xử lý dữ liệu tự động;
3.5, một chức năng lưu trữ dữ liệu và thao tác tệp hoàn chỉnh, kiểm tra dữ liệu thành mã ASC Ⅱ được thực hiện, giúp người dùng dễ dàng xử lý dữ liệu thứ cấp;
3.6 báo cáo kiểm tra in của máy in;
3.7.Thiết bị bảo vệ an toàn hoàn chỉnh:
3.8.Khi lực kiểm tra vượt quá 2% đến 5% của mỗi lực kiểm tra tối đa, bảo vệ quá tải và không tải hệ thống;
3.9.Khi độ dịch chuyển của pít-tông đạt đến vị trí giới hạn trước và sau, bảo vệ hành trình, động cơ bơm dầu dừng lại.
| NGƯỜI MẪU | GSKA-3000 |
| Tải tối đa | 3000kN |
| Kết cấu | Cấu trúc khung xi lanh tác động kép thanh đơn |
| Chế độ điều khiển ổ đĩa | Điều khiển servo điện-thủy lực điều khiển bằng máy tính |
| loại thử nghiệm | Kiểm tra độ bền kéo / Kiểm tra giữ tải |
| bảo vệ quá tải | Bảo vệ quá tải 105% |
| Tiếng ồn của toàn bộ máy | không quá 70dB |
| Độ chính xác của chỉ báo tải | tốt hơn ± 1% giá trị được chỉ định |
| độ phân giải tải | 500000 yard, và toàn bộ độ phân giải vẫn không thay đổi |
| Độ chính xác kiểm soát tải | Lớp 1.0 (lớp 0.5 là tùy chọn) |
| Phạm vi đo giá trị lực | 2%~100%F·S (toàn bộ quá trình không được chia thành các tệp) |
| Độ chính xác kiểm soát căng thẳng | tốt hơn ± 1% giá trị được chỉ định |
| Độ chính xác của dấu hiệu dịch chuyển | tốt hơn ± 0,5% chỉ định |
| Độ phân giải dịch chuyển | 0,001mm |
| Độ chính xác kiểm soát dịch chuyển (tốc độ) | tốt hơn ± 0,5% giá trị được chỉ định |
| Phạm vi tốc độ di chuyển piston | Điều chỉnh tốc độ vô cấp 0-100mm / phút đầy tải |
| Cú đánh vào bít tông | 500mm-1500mm |
| Không gian căng thẳng tối đa | 4000mm-30000mm |
| Khoảng thời gian điều chỉnh không gian căng thẳng | 500mm |
| Chiều rộng không gian căng thẳng (chiều rộng rõ ràng bên trong) | 600mm |
| Chiều cao của trung tâm của không gian căng thẳng | 600mm |
| Tổng công suất động cơ | 4.0KW |
Dịch vụ hỗ trợ khách hàng:
1. Cài đặt
2. Đào tạo (Đào tạo nhân viên khách hàng)
3. Hiệu chuẩn
4. Bảo trì phòng ngừa
5. Linh kiện thay thế
6. Hỗ trợ qua điện thoại hoặc internet
7. Chẩn đoán và sửa chữa tại chỗ / chẩn đoán và sửa chữa trực tuyến
Chúng tôi sẽ sản xuất máy theo yêu cầu PO đã được xác nhận.Cung cấp photoes để hiển thị quá trình sản xuất.
Sau khi sản xuất xong, cung cấp ảnh cho khách hàng để xác nhận lại với máy.Sau đó, thực hiện hiệu chuẩn nhà máy riêng hoặc hiệu chuẩn của bên thứ ba (theo yêu cầu của khách hàng).Kiểm tra và kiểm tra tất cả các chi tiết và sau đó sắp xếp đóng gói.
Cung cấp các sản phẩm trong thời gian vận chuyển xác nhận và thông báo cho khách hàng.
