Thông tin chi tiết sản phẩm:
|
| Effective Testing Space: | Width 750mm Or Customized | Tốc độ căng thẳng: | 1-45Mpa/giây |
|---|---|---|---|
| loại thử nghiệm: | Kiểm tra độ bền kéo / Kiểm tra giữ tải | Nguồn cấp: | AC220V±10% 50Hz |
| Hàng hiệu: | GSKA | Giấy chứng nhận: | CE |
| Phạm vi kiểm tra lực lượng: | 1%-100% | Thông số kỹ thuật MODEL WAL-3000 Tải trọng tối đa 3000kN Kết cấu Thanh đơn Cyli tác động kép: | Tốt hơn ± 0,5% chỉ định |
| Điểm nổi bật: | Thiết bị kiểm tra độ bền kéo,Máy đo độ bền kéo |
||
Điều khiển máy tính OEM Máy kiểm tra đa năng Nén 5000KN
Ứng dụng:

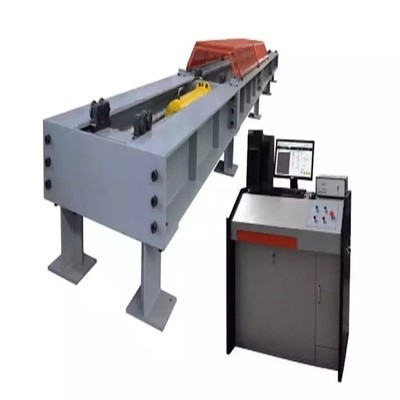

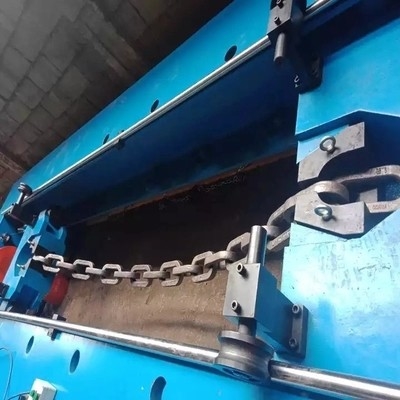

Máy kiểm tra ngang servo điện-thủy lực điều khiển bằng máy vi tính là một loại máy thích hợp cho xích, dây thừng, dây cáp, kiểm tra độ bền kéo của phụ kiện điện, kiểm tra đứt gãy, kiểm tra chu kỳ, kiểm tra độ bền kéo, đo độ giãn dài của thiết bị kiểm tra độ chính xác cao đặc biệt.Thiết bị có thể thực hiện vận hành tự động và hoàn thành kiểm tra tự động bằng phần mềm máy tính.Thiết bị sử dụng cảm biến tải trọng và thiết bị định tâm hình cầu, bao gồm xi lanh lực đẩy, khung và bệ nâng.Thiết bị được điều khiển bởi nguồn thủy lực công suất đặc biệt, công nghệ điều khiển servo điện-thủy lực, thu thập và xử lý dữ liệu máy tính, có thể thực hiện điều khiển vòng kín tự động.Thiết bị bao gồm máy chủ thử nghiệm, hệ thống nguồn dầu (nguồn thủy lực), hệ thống đo lường và điều khiển,
Giới thiệu về cấu trúc chính:

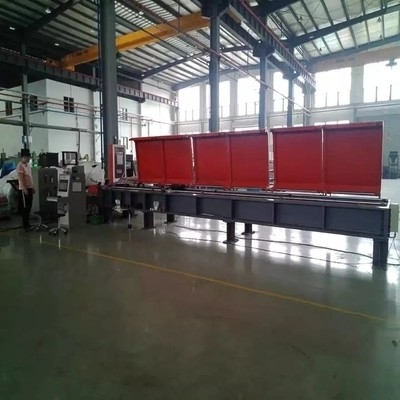

Động cơ chính sử dụng cấu trúc khung ngang, hành trình xi lanh là 2000mm, không gian thử nghiệm tối đa là 9000mm.Hai dầm, dầm cố định và dầm đẩy có bản vẽ cố định được làm bằng thép tấm.Các vì kèo được hàn bằng các tấm thép dày và được gia công trên các trung tâm gia công nằm ngang.Tất cả các công cụ phụ trợ được hoàn thiện bằng cách xử lý nhiệt thép hợp kim.Khả năng chịu lực thiết kế tổng thể của cấu trúc khung là 5000kN, đảm bảo độ chính xác, ổn định và độ tin cậy của máy thử nghiệm.
Không gian kiểm tra độ căng được điều chỉnh bằng cách di chuyển chùm xa qua lại.Đối với điều khiển từ xa bằng điện, chuyển động của chùm tia có thể được điều khiển bằng micromotion gần để giúp định vị chính xác hơn.Đồng thời, không cần đẩy thủ công, nhanh chóng và tiết kiệm sức lao động.Các đầu của bu lông được lắp thẳng đứng vào thanh ray dẫn hướng và chùm tia từ xa bằng sự hỗ trợ thủ công.Hoạt động bu lông thực hiện định vị chùm tia và hoàn thành việc điều chỉnh không gian của máy thử nghiệm.Bước điều chỉnh 500mm rất tiện lợi.
Máy chính sử dụng cảm biến tải có độ chính xác cao, có độ chính xác toàn diện cao, độ nhạy cao và độ lặp lại tốt.Sau khi hiệu chuẩn ngẫu nhiên, thử nghiệm không bị ảnh hưởng bởi ngoại lực, có thể đảm bảo độ chính xác của quá trình thử nghiệm và các thông số.Việc hiệu chuẩn rất đơn giản và thuận tiện.
Toàn bộ thiết kế máy đẹp, tiện lợi, an toàn và các khía cạnh khác đã được xem xét đầy đủ.Chẳng hạn như:
Điều chỉnh không gian thử nghiệm thuận tiện và nhanh chóng;Kẹp cố định đặc biệt đáng tin cậy;Tất cả các bộ phận của máy kiểm tra đều được xử lý chống gỉ nghiêm ngặt.Bề mặt thanh truyền được mạ crom cứng và đánh bóng chống rỉ đảm bảo chất lượng, vẻ đẹp của thiết bị và làm hài lòng khách hàng.
| NGƯỜI MẪU | WAL-3000 |
| Tải tối đa | 3000kN |
| Kết cấu | Cấu trúc khung xi lanh tác động kép thanh đơn |
| Chế độ điều khiển ổ đĩa | Điều khiển servo điện-thủy lực điều khiển bằng máy tính |
| loại thử nghiệm | Kiểm tra độ bền kéo / Kiểm tra giữ tải |
| bảo vệ quá tải | Bảo vệ quá tải 105% |
| Tiếng ồn của toàn bộ máy | không quá 70dB |
| Độ chính xác của chỉ báo tải | tốt hơn ± 1% giá trị được chỉ định |
| độ phân giải tải |
500000 yard, và toàn bộ độ phân giải vẫn không thay đổi |
| Độ chính xác kiểm soát tải | Lớp 1.0 (lớp 0.5 là tùy chọn) |
| Phạm vi đo giá trị lực | 2%~100%F·S (toàn bộ quá trình không được chia thành các tệp) |
| Độ chính xác kiểm soát căng thẳng | tốt hơn ± 1% giá trị được chỉ định |
| Độ chính xác của dấu hiệu dịch chuyển | tốt hơn ± 0,5% chỉ định |
| Độ phân giải dịch chuyển | 0,001mm |
| Độ chính xác kiểm soát dịch chuyển (tốc độ) | tốt hơn ± 0,5% giá trị được chỉ định |
| Phạm vi tốc độ di chuyển piston | Điều chỉnh tốc độ vô cấp 0-100mm / phút đầy tải |
| Cú đánh vào bít tông | 500mm-1500mm |
| Không gian căng thẳng tối đa | 4000mm-30000mm |
| Khoảng thời gian điều chỉnh không gian căng thẳng | 500mm |
| Chiều rộng không gian căng thẳng (chiều rộng rõ ràng bên trong) | 600mm |
| Chiều cao của trung tâm của không gian căng thẳng | 600mm |
| Tổng công suất động cơ | 4.0KW |
Dịch vụ hỗ trợ khách hàng:
1. Cài đặt
2. Đào tạo (Đào tạo nhân viên khách hàng)
3. Hiệu chuẩn
4. Bảo trì phòng ngừa
5. Linh kiện thay thế
6. Hỗ trợ qua điện thoại hoặc internet
7. Chẩn đoán và sửa chữa tại chỗ / chẩn đoán và sửa chữa trực tuyến
Chúng tôi sẽ sản xuất máy theo yêu cầu PO đã được xác nhận.Cung cấp photoes để hiển thị quá trình sản xuất.
Sau khi sản xuất xong, cung cấp ảnh cho khách hàng để xác nhận lại với máy.Sau đó, thực hiện hiệu chuẩn nhà máy riêng hoặc hiệu chuẩn của bên thứ ba (theo yêu cầu của khách hàng).Kiểm tra và kiểm tra tất cả các chi tiết và sau đó sắp xếp đóng gói.
Cung cấp các sản phẩm trong thời gian vận chuyển xác nhận và thông báo cho khách hàng.
