Thông tin chi tiết sản phẩm:
|
| Máy nén: | Thương hiệu Tecumseh của Pháp, Thương hiệu Đức | phạm vi độ ẩm: | 20%-98%RH |
|---|---|---|---|
| Control Accuracy Of Temperature: | ±0.5℃ | Quyền lực: | AC380V |
| từ khóa: | Phòng thử nghiệm môi trường | Phạm vi nhiệt độ: | -70℃~200℃ |
| Kiểm soát độ chính xác của độ ẩm: | ±3,5% độ ẩm tương đối | Thời gian kiểm tra: | 1~9999 phút (cài đặt tùy ý) |
| Làm nổi bật: | Buồng kiểm tra độ ẩm nhiệt độ,Buồng kiểm tra độ ẩm nhiệt độ |
||

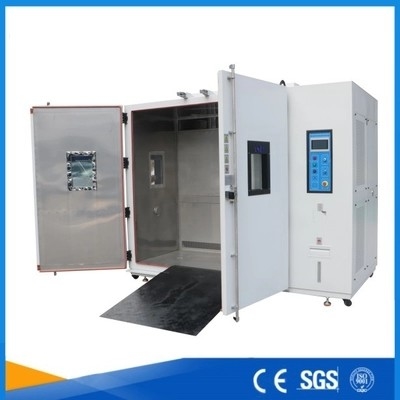

Độ ẩm cao Nhiệt độ thấp Đi bộ trong Phòng thử nghiệm Môi trường 6m3 AC380V
Đặc trưng:
1. Hệ thống kiểm tra có thiết kế kết cấu tiên tiến và hợp lý, quy trình sản xuất được tiêu chuẩn hóa, ngoại hình đẹp và hào phóng.
2. Các thành phần chức năng chính của buồng thử nghiệm là những thương hiệu nổi tiếng thế giới.Buồng thử kiểm soát tốt nhất tiếng ồn và tiết kiệm năng lượng.
3. Sự phù hợp của các thành phần và lắp ráp là tốt.Các thành phần chức năng chính được nhập khẩu từ các công ty có thương hiệu quốc tế, giúp cải thiện độ an toàn và độ tin cậy của buồng thử nghiệm, đồng thời có thể đảm bảo mục đích sử dụng lâu dài, tần suất cao.
4. Thiết bị có khả năng hoạt động tốt, khả năng bảo trì, ổn định nhiệt độ tốt và độ bền, hiệu suất an toàn tốt.Nó không gây ô nhiễm môi trường và gây nguy hiểm cho sức khỏe con người.
Các tiêu chuẩn & điều khoản tuân thủ:
IEC60068-2-1:2007 “Thử nghiệm Môi trường-Phần 2-1: Thử nghiệm-Thử nghiệm A: Lạnh, IDT”
IEC60068-2-2:2007 “Thử nghiệm Môi trường-Phần 2-1: Thử nghiệm- Thử nghiệm B-Nhiệt khô, IDT”
IEC60068-2-30:2005 “Thử nghiệm Môi trường-Phần 2-30: Thử nghiệm-Thử nghiệm Db: Nhiệt ẩm, theo chu kỳ (chu kỳ 12h+12h), IDT”
IEC60068-2-78:2012 “Thử nghiệm Môi trường-Phần 2-78: Thử nghiệm-Test Cab: Nhiệt ẩm, trạng thái ổn định, IDT”
Tổng quan về thiết bị:
Buồng thử nghiệm này mô phỏng môi trường có thể thay đổi nhiệt độ và độ ẩm cho các sản phẩm hoặc vật liệu.Nó được sử dụng rộng rãi trong thử nghiệm khả năng thích ứng của điện, điện tử, dụng cụ và đồng hồ và các bộ phận sản phẩm khác trong môi trường ẩm ướt và nhiệt độ cao và thấp trong quá trình bảo quản, vận chuyển và sử dụng, để xác định khả năng thích ứng nhiệt độ của các sản phẩm hoặc vật liệu trên cao và thấp nhiệt độ và môi trường ẩm ướt, đặc biệt là đối với thay đổi điện khí hóa sản phẩm về hiệu suất và tính chất cơ học.
Các thông số kỹ thuật:
| 1. Giới hạn mẫu | Buồng thử nghiệm này cấm: Thử nghiệm hoặc lưu trữ các mẫu chất dễ cháy, nổ và dễ bay hơi Thử nghiệm hoặc lưu trữ các mẫu chất ăn mòn Thử nghiệm hoặc lưu trữ các mẫu sinh học Thử nghiệm hoặc lưu trữ các mẫu nguồn phát xạ điện từ mạnh Thử nghiệm hoặc lưu trữ các mẫu chất phóng xạ Thử nghiệm hoặc lưu trữ các mẫu chất có độc tính cao Thử nghiệm hoặc lưu trữ các mẫu có thể tạo ra các vật liệu dễ cháy, nổ, dễ bay hơi, có độc tính cao, ăn mòn và phóng xạ trong quá trình thử nghiệm hoặc lưu trữ |
| 2. Khối lượng, kích thước và trọng lượng | |
| 2.1 Khối lượng nội dung danh nghĩa | 6M³ |
| 2.2 Kích thước buồng trong | D(2000)mm ×W(1500)mm× H(2000)mm |
| 2.3 Kích thước bên ngoài | Xấp xỉD(3750)mm ×W(2120)mm× H(2450)mm |
| 2.4 Trọng lượng | Xấp xỉ1500kg |
| 3. Hiệu suất | |
| 3.1 Phạm vi nhiệt độ | Phạm vi nhiệt độ: -50℃～+120℃ |
| 3.2 Phạm vi độ ẩm |
(20 ～ 98)% RH (tham khảo biểu đồ phạm vi có thể kiểm soát nhiệt độ và độ ẩm, không tải nhiệt và ướt chủ động)
Biểu đồ phạm vi kiểm soát nhiệt độ và độ ẩm |
| 3.3 Biến động nhiệt độ | ≤ ± 0,5oC (Biến động nhiệt độ bằng một nửa chênh lệch giữa nhiệt độ tối đa đo được và nhiệt độ tối thiểu tại điểm trung tâm) |
| 3.4 Độ đồng đều nhiệt độ | ±2.0℃ (Độ đồng đều nhiệt độ là giá trị trung bình cộng của chênh lệch giữa nhiệt độ cao nhất và thấp nhất đo được trong mỗi thử nghiệm) |
| 3.5 Lỗi nhiệt độ | ±2.0℃ |
| 3.6 Thời gian gia nhiệt | +20℃～+120℃≤45 phút (Không tải phi tuyến tính) |
| 3.7 Thời gian làm mát | +30℃～-50℃≤75 phút (Không tải phi tuyến tính) |
| 3.8 Lỗi độ ẩm tương đối (Chỉ nhiệt ẩm) |
±3%RH |
|
3.9 Tiếng ồn làm việc
|
Mức âm thanh≤75dB (Đo trong phòng cách âm với nhiệt độ xung quanh là 25°C và tiếng vang thấp; sử dụng trọng số A, giá trị trung bình của 8 điểm được kiểm tra; mỗi điểm kiểm tra cách nguồn ồn 1 mét và cách mặt đất 1 mét) |

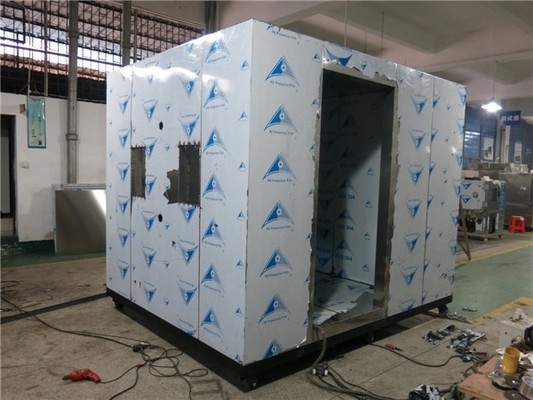

| 4. Đặc điểm kết cấu | |
|
4.1 Chất liệu
|
1. Vật liệu tường ngoài: Thép tấm cán nguội, sơn tẩy và phốt phát cao cấp 2. Vật liệu tường bên trong: tấm thép không gỉ SUS304# 3. Vật liệu cách nhiệt buồng: bọt polyurethane cứng + sợi thủy tinh |
| 4.2 Bộ phận ống gió | Quạt ly tâm;cửa thoát khí có thể điều chỉnh lượng khí, chiều cao và lượng khí hồi |
| 4.3 Cửa | Cửa có bản lề mở đôi, sử dụng tay nắm không phản ứng, được trang bị cửa sổ quan sát, đèn chiếu sáng, thiết bị sưởi điện chống ngưng tụ khung cửa sổ/khung cửa, kích thước cửa mở: (xấp xỉ) 1,5 * 2M |
| 4.4 Cửa sổ quan sát | Có hai cửa sổ quan sát bằng kính cường lực chống cháy nổ màng dẫn điện trên cửa (có chức năng chống ngưng tụ) 500W×600H (mm) |
| Quạt 4.5 | Quạt ly tâm trục dài |
| 4.6 Giá đựng mẫu | Hai giá đỡ khay di động có thể điều chỉnh bằng thép không gỉ tích hợp |
|
4.7 Bánh công tác
|
Sử dụng cánh quạt inox nhập khẩu từ Đài Loan |
| 4.8 Lò sưởi | Lò sưởi điện hợp kim niken-crom |
|
4.9 Máy nén lạnh
|
Máy nén Bitzer của Đức |
|
4.10 Thiết bị bay hơi
|
Thiết bị bay hơi kiểu vây |
|
4.11 Phương pháp làm lạnh
|
thác máy nén cơ khí |
|
4.12 Phương pháp làm mát
|
làm mát bằng không khí |
|
4.13Dụng cụ kiểm soát nhiệt độ
|
TH1200-A, bộ điều khiển lập trình cảm ứng LCD thông minh 7 inch |
| 4.14 Lỗ dẫn | Φ100mm, 1pc, được trang bị nút cao su xốp đặc biệt (nằm ở phía bên trái của buồng) |
|
5. Hệ thống sưởi ấm, làm ẩm và làm lạnh và nguyên tắc làm việc của chúng
|
|
| 5.1 Hệ thống sưởi ấm | Ống gia nhiệt chống khô dạng tay áo bằng thép không gỉ tích hợp dây gia nhiệt bằng hợp kim niken-crom |
| Máy sưởi điện gia nhiệt tốc độ cao bằng thép không gỉ dạng vây hình chữ U được sử dụng để sưởi ấm | |
| Hệ thống hoàn toàn độc lập, không ảnh hưởng đến mạch điều khiển | |
| 5.2 Hệ thống tạo ẩm |
Phương pháp làm ẩm: 1. Phương pháp làm ẩm nồi hơi có thể tháo rời bên ngoài hoặc làm ẩm bể chứa nước tích hợp2. Máy tạo độ ẩm bọc thép không gỉ 3. Chế độ điều khiển máy tạo độ ẩm: không tiếp xúc và điều chỉnh độ rộng xung định kỳ khác, SSR (rơle trạng thái rắn) 4. Thiết bị kiểm soát mực nước, thiết bị chống cháy khô tạo ẩm, thiết bị thu cặn, cửa sổ quan sát mức chất lỏng 5. Công suất tạo ẩm: 12KW |
| hệ thống tạo ẩm |
Máy giữ ẩm: 1. Thiết bị cấp nước hoàn toàn tự động hoặc bổ sung nước tự động bằng điện loại nút 2. Công tắc cấp điện tử mực nước kép ở nhiệt độ cao và thấp để tránh sự cố 3. Bảo vệ thiếu nước và cháy không khí quá nhiệt độ + bảo vệ mực nước cực thấp + bảo vệ cấp nước ngoài giờ để đảm bảo thiết bị vận hành an toàn |
| 5.3 Hệ thống lạnh | Phương pháp làm mát: làm mát bằng không khí |
| Máy nén lạnh: Máy nén Bitzer của Đức với môi chất lạnh thân thiện với môi trường | |
| Ống đồng làm lạnh: ống đồng làm lạnh K-TYPE xoắn ốc bên trong | |
| Bình ngưng: bình ngưng làm mát bằng không khí dạng vây hình sóng | |
| Thiết bị bay hơi: Thiết bị bay hơi FIN—TUBE kiểu dốc | |
| Yếu tố đóng băng: Van điện từ nhập khẩu chính hãng, bộ lọc làm khô, v.v. | |
| 5.4 Tính năng | Các đường ống của toàn hệ thống được kiểm tra phát hiện rò rỉ 22kg |
| Hệ thống sưởi ấm và làm mát hoàn toàn độc lập | |
| Hệ thống có thể ngăn chặn luồng không khí có nhiệt độ cao và áp suất cao quay trở lại | |
| Tất cả các chương trình hành động của hệ thống lạnh được điều khiển hoàn toàn bởi bộ điều khiển máy vi tính | |
|
6. Hệ thống quy định
|
|
| 6.1 Phương pháp điều chỉnh |

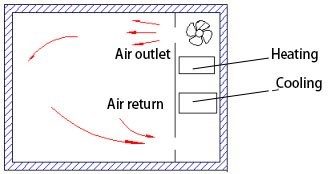

Thông gió tuần hoàn cưỡng bức, phương pháp điều chỉnh nhiệt độ cân bằng.Hệ thống điều khiển điều khiển đầu ra của bộ gia nhiệt thông qua đầu ra tính toán tự động PID theo điểm nhiệt độ do hệ thống đặt và cuối cùng đạt đến trạng thái cân bằng động.
|
| 6.2 Thiết bị tuần hoàn | Phòng điều hòa không khí tích hợp, ống dẫn khí tuần hoàn và quạt hướng trục dài có thể cải thiện luồng không khí và khả năng sưởi ấm bằng cách cải thiện luồng không khí, đồng thời cải thiện đáng kể độ đồng đều nhiệt độ của buồng thử nghiệm. |
|
7. Hệ thống điều khiển chương trình
|
|
|
7.1 Bộ điều khiển
|
TH1200-A, Bộ điều khiển lập trình cảm ứng PLC LCD 7 inch |
|
7.2 Độ chính xác của màn hình
|
0,01℃/ 0,1%RH |
|
7.3 Màn hình cảm ứng độ phân giải cao
|
Cài đặt tùy ý các điều kiện cố định, điều kiện chương trình và cài đặt tên thử nghiệm bảo dưỡng, số sê-ri, v.v. |
|
7.4 Khoảng thời gian có thể được thiết lập
|
0—999H59 phút |
| 7.5 Chế độ có thể lập trình | Đồng thời có thể thiết lập 120 nhóm chương trình với các điều kiện khác nhau.Trong bất kỳ nhóm chương trình nào, nó có thể được chia thành 1200 phần và một phần của số phần có thể được chặn tùy ý để thực hiện chu trình hoặc để thực hiện công việc chu kỳ của bất kỳ phần hoặc nhóm nào. |
| 7.6 An toàn | Nó có một thiết bị bộ nhớ tắt nguồn, có thể tiếp tục thực hiện các chương trình còn lại khi có điện trở lại và có thể được sử dụng như một cuộc hẹn của máy để thực hiện thời gian khởi động và chạy máy. |
| 7.7 Kiểm soát | Tăng và giảm nhiệt độ có thể được sử dụng để kiểm soát độ dốc, kiểm soát đường cong và có chức năng tự điều chỉnh các điểm tham chiếu nhiệt độ và độ ẩm.Nó có chức năng tính toán tự động PID, có thể làm giảm sự tiện lợi do cài đặt thủ công. |
| 7.8 Chức năng giao tiếp | Giao diện đĩa U, giao diện RS-232, khóa phần cứng hoạt động sai (LOCK), phần mềm giao tiếp máy tính được cung cấp |
|
7.9 Cài đặt
|
Cài đặt và tất cả các điều kiện sẽ tự động bị khóa bởi máy vi tính |
|
7.10 Báo động
|
Nếu xảy ra lỗi trong quá trình cài đặt hoặc vận hành, tín hiệu cảnh báo sẽ được cung cấp |
| 7.11 Đầu ra | Bộ điều khiển có đầu ra cổng tín hiệu ghi, có thể kết nối với máy ghi nhiệt độ và độ ẩm và có thể xuất các đường cong ghi |
|
7.12 Giao diện
|
Được trang bị giao diện truyền thông RS-232 tiêu chuẩn, khoảng cách truyền dài, có thể kết nối với PC để điều khiển và ghi âm. |
|
8. Thiết bị bảo vệ an toàn
|
|
| 8.1 Hệ thống lạnh | 1. Bảo vệ quá nhiệt máy nén 2. Bảo vệ quá dòng máy nén 3. Bảo vệ áp suất cao và thấp của máy nén 4. Bảo vệ áp suất dầu máy nén (tùy chọn cho máy nén bán kín lớn) 5. Bảo vệ quá nhiệt đối với nhiệt độ cung cấp chất lỏng 6. Bảo vệ giảm áp cực cao 7. Làm mát bằng không khí: bảo vệ quá nhiệt bằng quạt ngưng tụ |
| 8.2 Buồng thử nghiệm |
1. Có thể điều chỉnh bảo vệ quá nhiệt
|
| 8.3 Bảo vệ khác | 1. Bảo vệ thứ tự pha tổng công suất và mất pha (đối với nguồn 3 pha) 2. Bảo vệ quá tải và ngắn mạch 3. Bảo vệ cảnh báo lỗi hệ thống lạnh do mở tủ nhiều lần |
|
9. Điều kiện sử dụng
|
Các điều kiện sau đây được đảm bảo bởi người dùng |

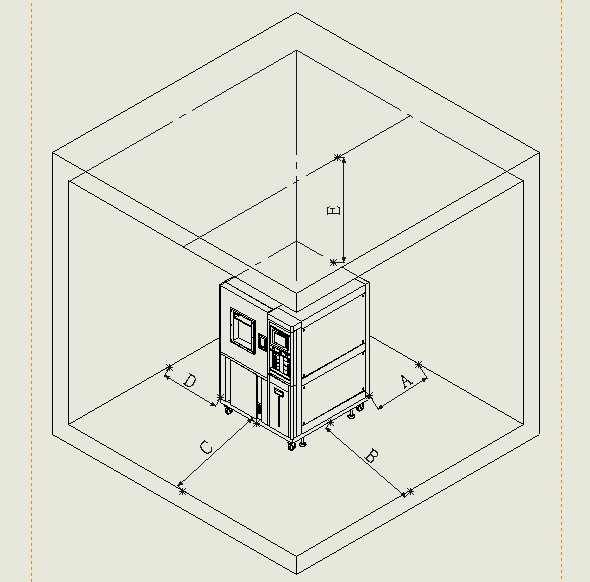

| 9.1 Vị trí lắp đặt |
1. Mặt bằng bằng phẳng, thông thoáng
|
| 9.2 Điều kiện môi trường | 1. Nhiệt độ: 5℃ ～ 35℃ 2. Độ ẩm tương đối: ≤85% 3. Áp suất không khí: 86kPa ～ 106kPa |
| 9.3 Điều kiện cung cấp điện | Yêu cầu nguồn điện AC380V: 1. Một cáp năm lõi (ba pha bốn dây + dây nối đất bảo vệ) (dài khoảng 4 mét) 2. Dải điện áp: AC 380 V 3. Dải dao động tần số cho phép: (50 ± 0,5) Hz 4. Điện trở nối đất bảo vệ nhỏ hơn 4Ω 5. Người dùng được yêu cầu định cấu hình thiết bị bằng công tắc nguồn hoặc không khí có công suất tương ứng tại vị trí lắp đặt và công tắc này phải được thiết bị sử dụng độc lập |
|
9.4 Dòng điện tối đa
|
Imax≤100A Pmax≤26,5KW |
| 9,5 Khác | Mở cửa buồng thử nghiệm trong quá trình thử nghiệm sẽ gây ra dao động nhiệt độ và độ ẩm trong buồng;nếu cửa được mở nhiều lần hoặc để mở trong thời gian dài hoặc mẫu thử phát ra hơi ẩm trong quá trình thử, bộ trao đổi nhiệt của hệ thống lạnh có thể bị đóng băng và không hoạt động. |
Nếu bạn có bất kỳ câu hỏi nào về 6m³ Đi bộ trong Phòng thử nghiệm môi trường có độ ẩm ở nhiệt độ cao, thấp, vui lòng cho chúng tôi biết, xin cảm ơn.
